这两年聊AI硬件，话题永远绕不开英伟达的GPU、台积电的CoWoS产能、HBM的涨价。但野村刚刚出的一份171页的重磅报告，把镜头对准了一个不太起眼的角落——半导体测试。

报告开篇一句话就把调子定下了："In a nutshell, testing is now in the driver's seat"——一言以蔽之，测试现在坐上了驾驶座。

本喵啃完这171页，最大的感受是：AI芯片越复杂，测试环节吃到的蛋糕就越大，而这条产业链上的公司，过去几年一直被当成半导体里的"配角"。野村这次干脆把覆盖范围从封测厂（OSAT）一路扩展到测试设备和耗材厂商，一口气首次覆盖旺硅（MPI）、颖崴（WinWay）、鸿劲精密（Hon Precision），恢复覆盖致茂电子（Chroma），全部给到买入评级，同时重申对日月光（ASE）和京元电子（KYEC）的买入。

下面本喵用问答的形式，把这份报告里最值得琢磨的东西捋一遍。

野村这份171页报告的核心主张：芯片升级，测试先行

Q1：为什么说测试坐上了"驾驶座"？

最直观的证据是测试时间的爆炸式增长。野村拿英伟达的AI GPU算了笔账：如果把Hopper的最终测试（FT）时间设为1，那么Blackwell是4倍，Rubin大约是7倍。系统级测试（SLT）这边，Hopper为1的话，Blackwell是1.5倍，Rubin是2.5倍。老化测试（BIT）从Blackwell到Rubin也要翻倍。

时间拉长还只是第一重，单位时间的收费也在涨。两层叠加下来，野村估算测试内容成本（FT+BIT+SLT之和）占英伟达GPU总成本的比例，会从Hopper的1.9%，升到Blackwell的2.5%，再到Rubin的3.3%。

3.3%听起来不多？本喵提醒一句：这乘的是一颗好几万美元的GPU的成本基数。蛋糕的绝对金额，相当可观。

Q2：先进封装为什么让测试变成一门"输不起"的生意？

报告里有个概念本喵觉得讲得特别透——良率悬崖（yield cliff）。逻辑很朴素：整个封装模块的良率是各颗die良率的连乘。假设有10颗die，每颗良率90%，组装完整个模块的良率会直接跌破35%。一颗坏die混进去，整个价值几千美元的CoWoS模块就得报废。

所以行业的应对策略是测试左移（shifting left）——把筛选动作尽量往晶圆阶段推，在封装之前就确保每颗都是"已知好die"（KGD）。这直接推高了晶圆探针（CP）环节的地位，探针卡需求水涨船高。但要注意，野村也强调，左移并不等于放弃后道测试，封装后的功能、速度、功耗、散热，照样得测，die与die之间的互连也得测。

需求端的底子也够厚。根据Yole的数据，高端性能封装2024年只占IC总量的不到2%，到2028年预计会到5%左右，高端先进封装出货量2024-2029年的复合增速高达31%。台积电的CoWoS路线图更是一路狂飙：2026年5.5倍光罩尺寸（良率超98%），2027年9.5倍（12个HBM堆叠），2028年14倍（20个HBM），2029年奔着14倍以上（24个HBM）去了。封装越大、越复杂，测试的戏份只会越重。

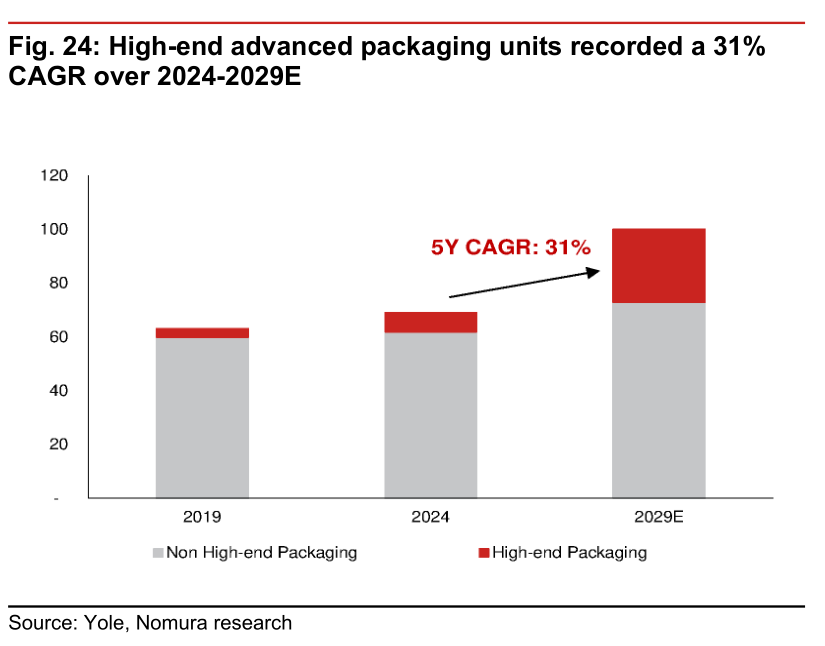

高端先进封装出货量2024-2029年复合增速31%（来源：Yole、野村研究）

Q3：CPO（共封装光学）会带来什么新生意？

如果说先进封装是把现有的测试变难，那CPO就是凭空造出一个全新的测试市场。

先把背景交代一下。台积电2021年提出COUPE（紧凑型通用光子引擎）概念，2023年演示了用混合键合把电子IC（EIC）和光子IC（PIC）直接键合在一起，2026年宣布把全球首个200G微环调制器导入量产，到2030年要做到400G调制器配多波长、多排光纤阵列。台积电自己的测算是：CPO在基板上相比铜线能实现4倍能效、10倍延迟降低，放到中介层上更是能做到10倍能效、20倍延迟降低。英伟达的首款CPO交换机Spectrum-6已经在2026年3月宣布全面量产，以太网CPO交换机预计2026年下半年跟着Vera Rubin平台一起上。

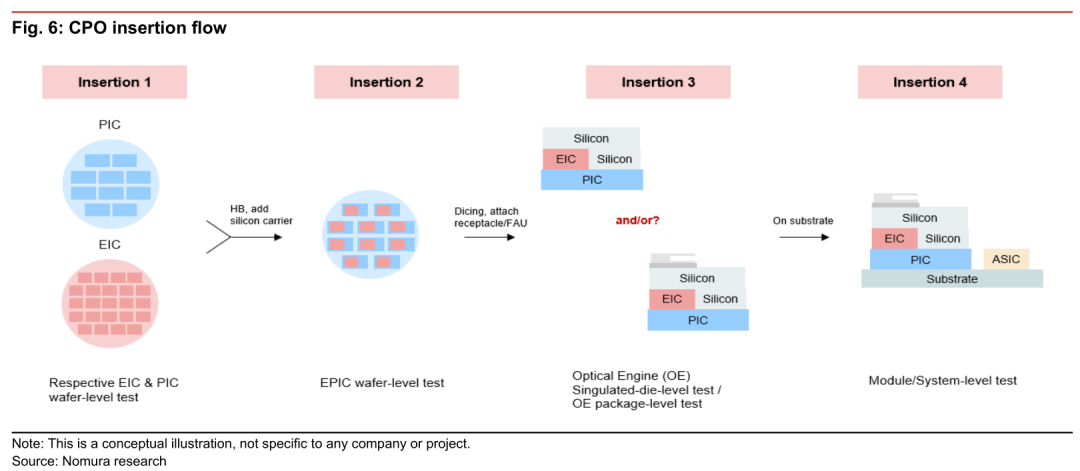

重点在测试流程。野村把CPO拆解成四个测试插入点：插入点1是EIC和PIC各自的单面晶圆级测试；插入点2是混合键合后的双面晶圆级测试（上面测电、下面测光，难度极高）；插入点3是光引擎切割后的芯片级测试；插入点4是光引擎和ASIC一起上基板后的模块/系统级测试。前两个在晶圆厂做，后两个落到封测厂手里。

本喵觉得报告里一句话写得很到位："CPO is a painful yet inevitable shift in semi manufacturing"——CPO是半导体制造中一场痛苦却不可避免的变革。痛苦在哪？测试流程到现在都没完全定下来：双面晶圆测试怎么搞没标准答案，插入点3要不要测两轮没定，良率是多少没人知道，每个环节选哪家供应商也没定。但恰恰因为元器件复杂、材料和生产成本高，失败的代价极其昂贵，这正是测试强度的核心驱动力。一旦技术瓶颈被捅破、市场成熟，先入局的测试厂商会吃到一片全新的蓝海。

CPO测试的四个插入点：从晶圆级到模块级，每一步都是新生意（来源：野村研究）

Q4：测试硬件这块蛋糕到底有多大？

先给总量。TechInsights的预测是：测试硬件支出将从2025年的150亿美元出头，增长到2029年的200多亿美元，复合增速10%。Yole的口径下，测试设备加测试耗材到2030年会达到230亿美元。

拆开看测试连接件（耗材）市场：2025年规模约55亿美元，2028年到80亿美元。其中探针卡是最大的品类，占比超过40%，2025年约28亿美元，2030年预计超过45亿美元，复合增速11.1%——而且MEMS探针卡已经占了探针卡市场的七成左右。测试插座2025年约19-20亿美元，2030年到24亿美元，增速温和一些，但高性能插座这个细分能跑出9%的年复合增速。

竞争格局上，探针卡是双寡头带一群追赶者：FormFactor以23%的份额居首，Technoprobe约17%，前五大厂商合计占了73%。Technoprobe在MEMS逻辑探针卡市场一家就拿走六成。但台湾厂商的追赶势头很猛——旺硅（MPI）的探针卡份额从2023年的约6%爬到了2025年的约10%，自产IC探针卡排名从2021年的第五升到第四；颖崴（WinWay）在非存储探针卡的排名，从2021年的第19名一路冲到2025年的第5名。插座那边则是年年洗牌，AI/HPC这波直接奖励了站对位置的选手，WinWay和Smiths Interconnect的排名肉眼可见地往上蹿。

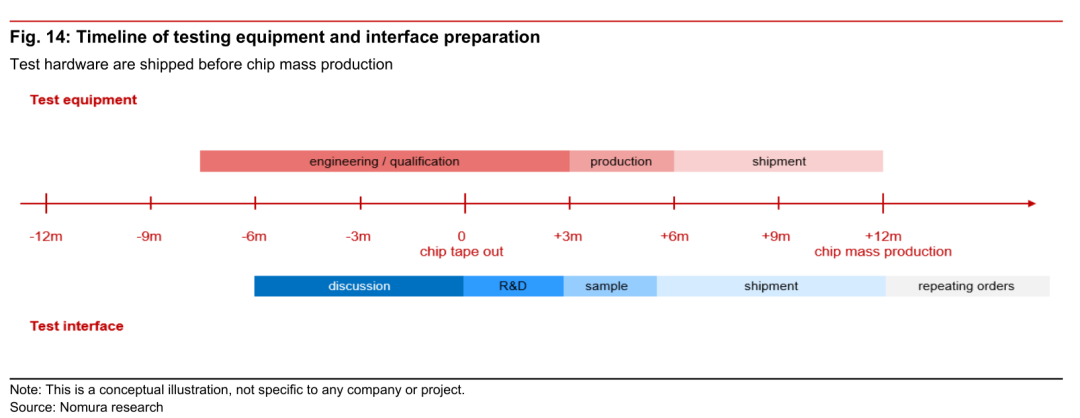

本喵补一个报告里的细节：测试硬件是在芯片量产之前就先出货的，探针卡厂商在芯片流片前一到两个季度就要开始接触客户。也就是说，看这些公司的订单和扩产，本质上是在提前看下一代AI芯片的牌面。

测试硬件在芯片量产前就要进场，订单是下一代AI芯片的先行指标（来源：野村研究）

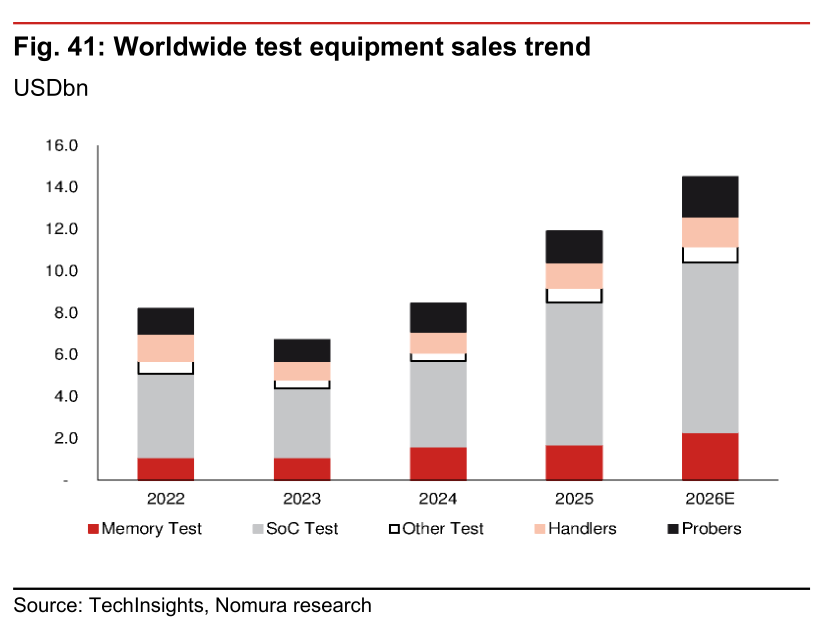

全球测试设备销售额趋势：2022年以来一路走高（来源：TechInsights、野村研究）

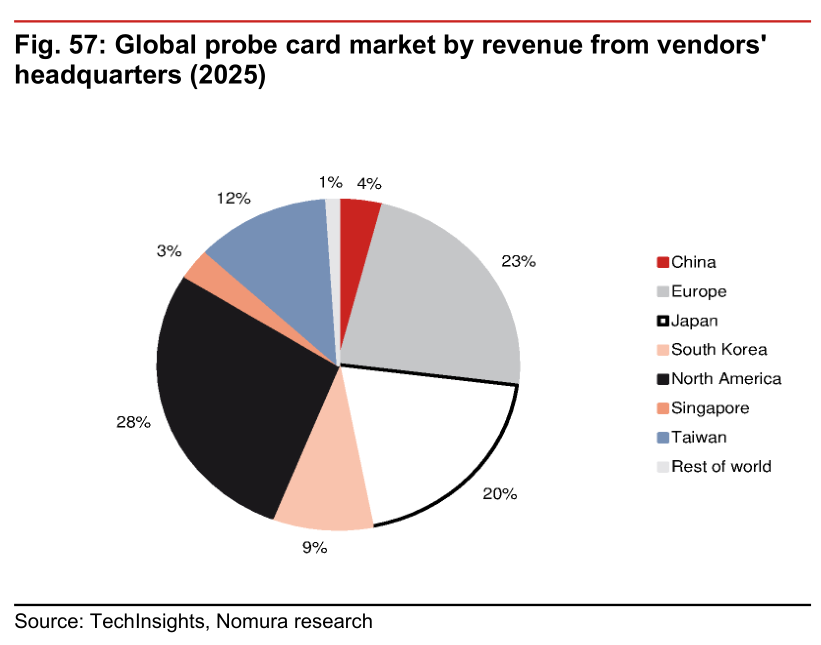

2025年全球探针卡市场按厂商总部所在地划分：北美、欧洲、日本仍是主力，台湾厂商正在加速追赶（来源：TechInsights、野村研究）

Q5：设备商和耗材商为什么在互相"联姻"？

报告里有个观察很有意思：测试行业内部正在掀起一波并购、入股、交叉持股的合纵连横。2023年11月，Teradyne掏出5.16亿美元入股Technoprobe，后者反手以8500万美元收购了Teradyne的设备接口解决方案业务。Advantest一边通过连环收购拼出自己的互连业务（AIS），一边在2025年初同时入股Technoprobe和FormFactor。2025年8月，颖崴和日本Yokowo签了战略联盟；10月，精测（CHPT）和Yokowo互相投资200万美元；12月，Technoprobe又和颖崴签了五年协议，授权其使用测试方案、供应MEMS探针。

背后的逻辑，野村概括得很精辟：ATE厂商在剥离外围硬件、聚焦自己最核心的系统架构和软件，接口厂商则专注于微机械和冶金创新——超专业化分工和整合并购，两股力量同时在发生。报告里还有一句值得抄下来："elevating interface hardware from consumables to a strategic layer to be owned or bound"——测试接口硬件正在从耗材，升格为必须拥有或深度绑定的战略层。

本喵的理解是：当失败的代价越来越高，没人敢在测试环节省钱，更没人敢用"不熟的"供应商。绑定，就是这个时代最值钱的信任状。

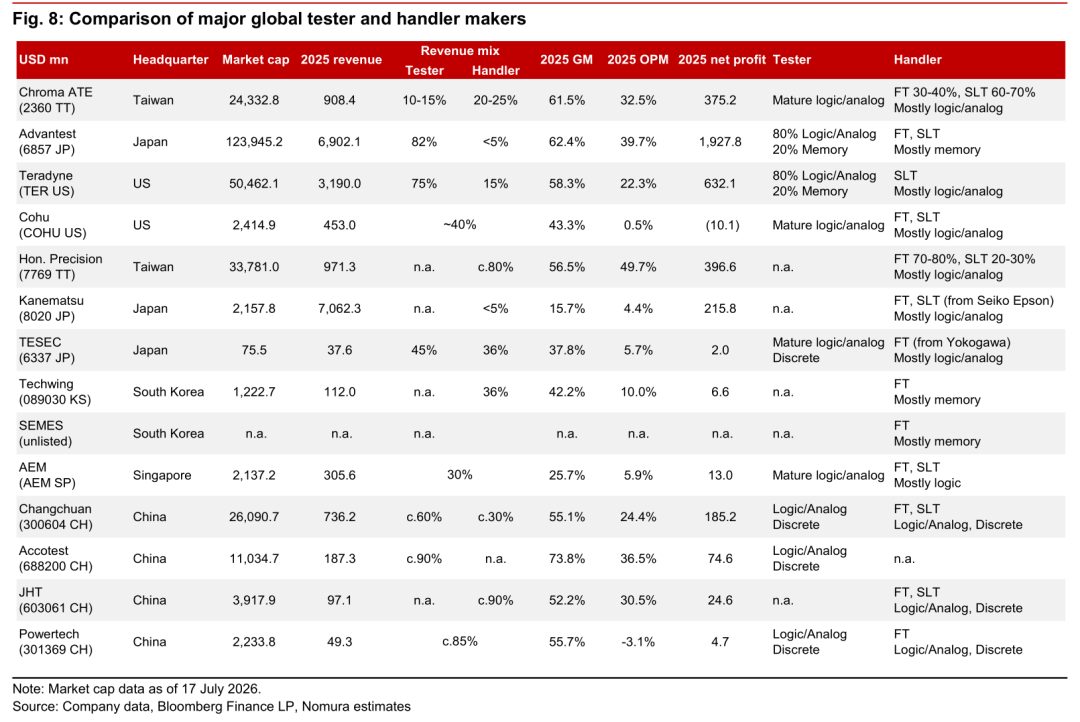

全球主要测试机台与分选机厂商对比：鸿劲精密的营业利益率接近50%，在一众厂商中相当扎眼（来源：公司数据、彭博、野村估计）

Q6：分选机（Handler）不只是机械臂——鸿劲为什么给出73%的上涨空间？

很多人（包括本喵之前）都以为分选机就是个抓芯片的机械手，没什么技术含量。野村专门辟了一节纠偏：这东西的里子是高精度微机械加工加热物理的硬功夫，尤其是随机配置的主动温控系统（ATC）。

AI芯片的功耗飙升，直接把ATC变成了刚需升级品。Blackwell Ultra（B300）的最大TDP是1400W，鸿劲的ATC3.5（散热能力2000W）还罩得住；但Rubin的TDP可能从1800W起跳，基本就顶到ATC3.5的天花板了，升级到ATC3.6（3000W）几乎是必然。再往后，英伟达2028年的Feynman平台要搞史上首个GPU-on-GPU的SoIC堆叠——把一整颗光罩尺寸的GPU die直接叠在另一颗上面，散热挑战理论上会更极端，大概率触发向ATC3.7的迁移。鸿劲手里已经备好了7000-8000W的方案，工程管道里还在攻关1万瓦以上。

另一个升级驱动力是封装尺寸。现在的标准托盘是135.9x322.6mm，如果一颗芯片封装做到120x125mm，一个标准托盘只能放两颗——效率没法看。JEDEC已经新增了两个"巨型托盘"规格，鸿劲计划2026年下半年开始交付能处理120x150mm以上封装的机型，2027年下半年再上250x250mm的方案。野村自己的"餐巾纸测算"显示，120x150mm的封装能塞下10-11倍光罩的中介层，正好对上台积电2027-2028年的CoWoS路线图。

财务和估值上：鸿劲2025年约80%的设备订单来自AI/HPC和ASIC，全球申请了600多项专利，野村预计2026-2028年营收复合增速59%，EPS分别为134/219/336新台币，目标价11100新台币（40倍2027-28年平均EPS），较现价有73%的空间——这是整个名单里最激进的目标价。

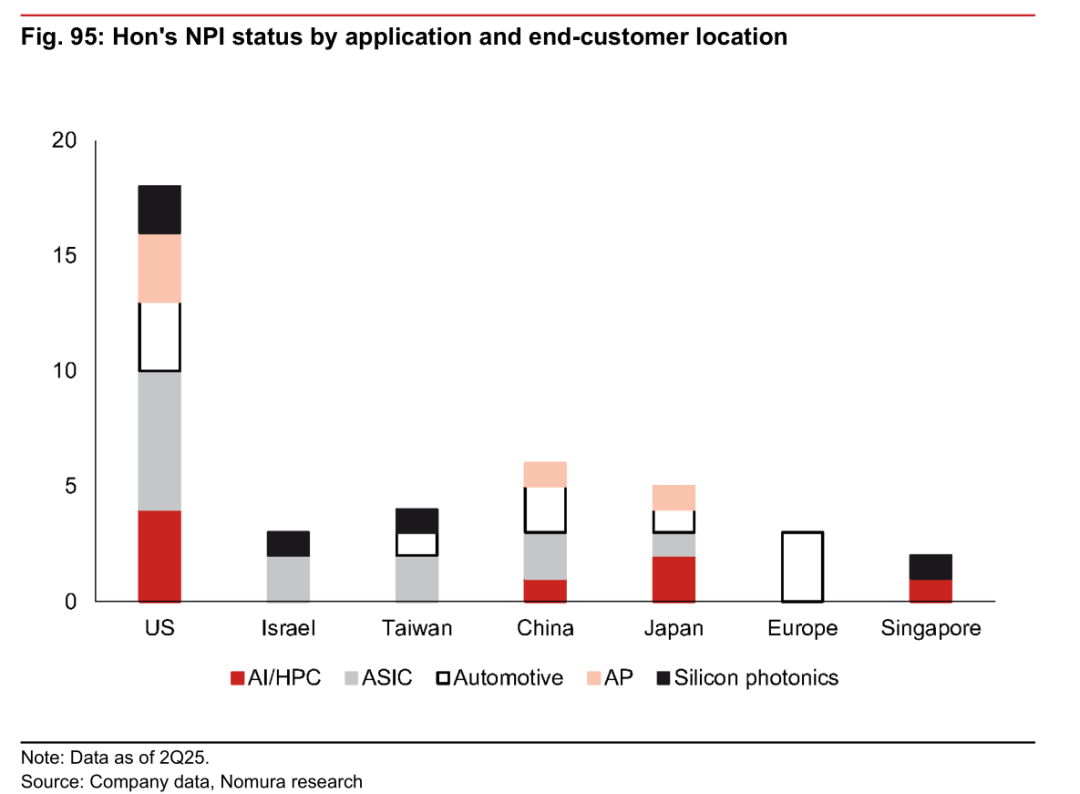

鸿劲精密的NPI项目分布：美国客户是绝对主力，AI/HPC和ASIC应用占大头（来源：公司数据、野村研究，截至2Q25）

Q7：致茂和鸿劲，到底打不打架？

这是投资人问得最多的问题，野村的答案是：业务重叠其实很小。鸿劲的分选机收入70-80%来自最终测试（FT），而致茂半导体测试收入的60-70%来自系统级测试（SLT）。一个主守FT，一个主守SLT，各吃各的饭。鸿劲确实在往SLT渗透（AMD是它的老客户），也跟英伟达开始了下一代GPU的SLT工程合作，但野村判断它撼动不了致茂在SLT的主导地位，鸿劲真正的SLT增量机会在ASIC客户那边。

致茂本身的故事也不差：半导体/光子测试和电源测试各占2026年营收的38%左右，半导体/光子业务2025-2028年营收复合增速预计68%。除了SLT分选机的周期性升级，它还有一条暗线——AI服务器电源架构向高压直流（HVDC，±400V或800V）转型带来的电源测试需求，一家美国头部云厂商2026年下半年就要开始导入±400VDC。目标价2845新台币，34%空间。

Q8：旺硅和颖崴这对"测试接口双雄"，怎么看？

旺硅（MPI）是探针卡龙头，客户覆盖ASIC、GPU、晶圆厂、封测厂，前五大客户每家只占营收5-15%，集中度风险很低，几乎参与了所有关键的AI芯片项目。看点有三个：一是MEMS探针卡的激进扩产，探针月产能要从2026年底的550万根冲到2027年底的1000万根；二是探针卡业务2026-2028年营收复合增速预计超过91%，带动EPS从2025年的33新台币飙到2028年的227新台币（95%的复合增速，这个斜率相当夸张）；三是CPO——旺硅正在攻关插入点2和插入点3的探针台，2027年下半年开始贡献收入。目标价8000新台币，33%空间。

颖崴（WinWay）的逻辑更偏"困境反转+份额跃升"。它的插座业务绑定美国头部GPU厂商，探针卡和同轴插座两块加起来已占营收七成，2026-2028年复合增速预计分别有67%和86%。自研的HyperSocket（弹簧探针和弹性体的混血方案）预计2028年贡献约5%的营收，CPO的插入点3和4也有它的位置。值得注意的是，颖崴股价自7月以来回调了27%（同期台股大盘只跌5%），野村明确说短期股价疲软就是买入机会。目标价8315新台币，28%空间。

哦对了，还有两位老朋友：日月光目标价730新台币（11%空间），京元电子390新台币（32%空间），维持买入。

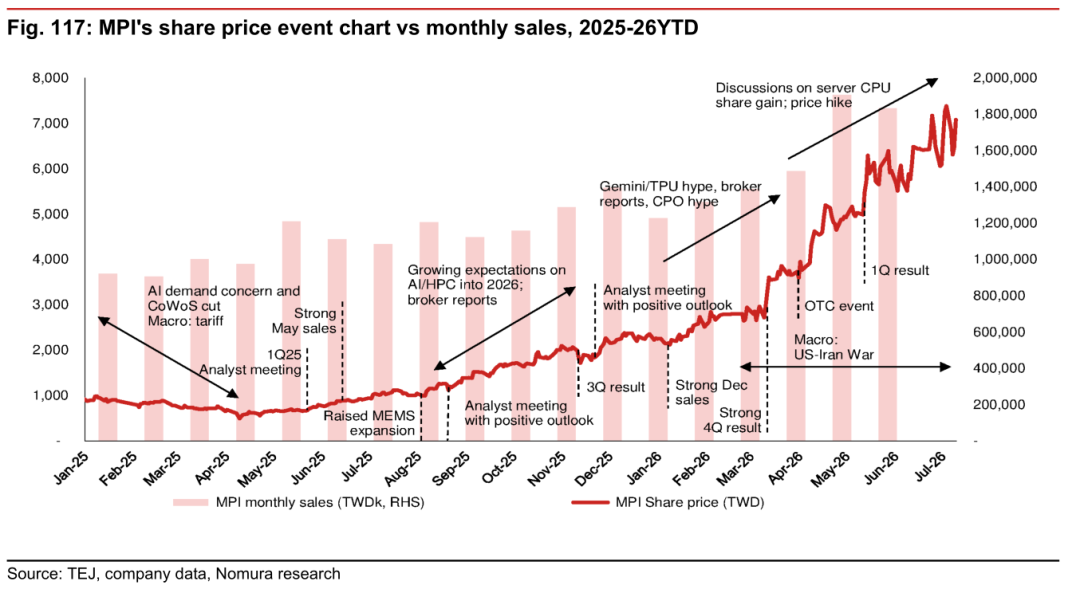

旺硅的股价与月度营收走势：从AI焦虑到Gemini/TPU热潮，再到CPO叙事，股价一路向北（来源：TEJ、公司数据、野村研究）

Q9：风险在哪？

野村列的风险很诚实：一是云厂商的资本开支和对AI的表态转向；二是AI需求整体放缓、商业化变现不及预期；三是新产品迁移和升级周期减速，测试内容的增长就无从谈起；四是扩产计划推迟或缩水。说白了，这条产业链的所有逻辑都长在"AI芯片继续变复杂、继续上量"这一个地基上。地基稳，上面的故事都成立；地松动，大家就得一起重新算账。

写在最后

通读这份报告，本喵印象最深的是它的一个底层视角：

半导体行业过去二十年，价值永远往前道走、往制程走，测试只是出厂前最后一道不得不走的程序。但在先进封装时代，一颗坏die能报废一个几千美元的模块，一次早期失效能中断几万张卡的训练任务——失败的代价被无限放大之后，测试就从"成本项"变成了"保险项"，甚至是"战略资产"。

当测试时间从1倍涨到7倍，当接口硬件从耗材升格为必须绑定的战略层，坐在驾驶座上的，就不再只是造芯的人了。芯片升级，测试先行——这八个字，可能比我们想象中更值钱。
