韬定律V2重磅更新！先进封装迎来万亿级增量机遇！（附A股核心标的）

根据中国科学院科技论文预发布平台ChinaXiv最新公示论文，华为半导体负责人何庭波于7月3日发布《面向多层级电子系统的时间缩微理论》（业内也称韬定律）V2版本。V2版本在原有理论框架基础上补充了大量工程落地细节、实测量化数据与产品演进路线。

韬定律技术路线的持续验证与产品化推进，将带动先进封装、3D堆叠、混合键合设备、EDA工具等环节的需求扩容。其中，先进封装环节最为直接受益，逻辑折叠技术依赖3D异构堆叠、混合键合等工艺，封测企业产能需求与技术附加值同步提升。

一、摩尔定律正逐步逼近物理与经济极限

随着制程节点不断推进，摩尔定律正逐步逼近物理与经济极限。按照摩尔定律，集成电路上可容纳的晶体管数量约每18—24个月翻一倍，晶体管尺寸的持续缩小与密度提升推动了芯片性能提升和功耗下降。过去几十年，摩尔定律一直指引着集成电路产业发展，但在先进制程节点下，其可持续性正面临严峻挑战。

一方面，当前CPU、GPU、AI芯片等高算力芯片已逐渐逼近单颗芯片面积上限，性能提升更多依赖于进一步微缩晶体管尺寸、在有限面积内集成更多晶体管；另一方面，随着制程持续微缩，芯片制造的设备成本、量产成本与开发成本显著攀升，且产品良率面临更大压力。

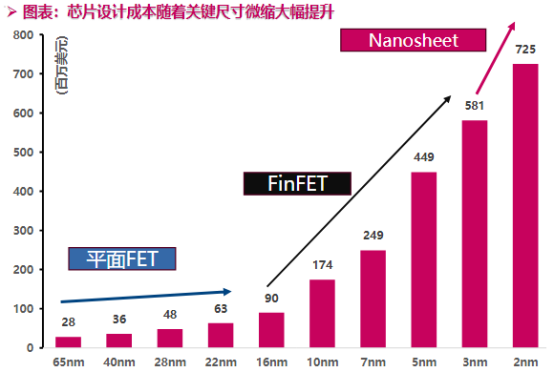

据DIGITIMES，5nm制程晶圆厂若要实现5万片/月产能，所需投资高达160亿美元，约为28nm制程的2.7倍；根据AMD统计，5nm制程芯片的量产成本约为5.0美元/mm²，显著高于28nm制程的1.5美元/mm²；在开发成本方面，据IBS，3nm制程芯片的开发成本高达5.81亿美元，远高于28nm制程的0.48亿美元。

二、先进封装为后摩尔时代破局关键

传统封装与先进封装主要以是否采用引线焊接来进行区分，传统封装通常采用引线键合的方式实现电气连接，而先进封装通常采用凸块（bump）等方式来实现电气连接。从封装效果来看，传统封装更加关注物理连接层面的优化，本身对芯片的功能不会产生实质变化，主要起到保护、嵌套、连接的作用；先进封装更加关注电路系统层面的优化，除常规的保护、嵌套、连接外，还可起到缩短互联长度、提高互联性能、提升功能密度、实现系统重构等作用，是现代集成电路制造技术的关键环节。

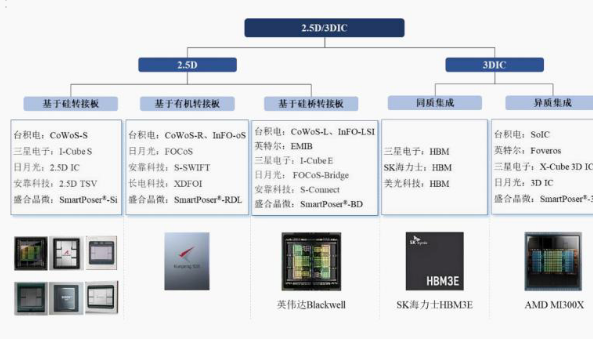

先进封装有望在人工智能浪潮下实现快速发展。过去，CPU、GPU、AI芯片、FPGA等高算力芯片的性能提升主要依靠晶圆制造技术的进步，但是随着摩尔定律逼近极限，通过制程推进持续提升芯片性能的难度快速增加。芯粒多芯片集成封装技术能够突破单芯片集成下加工尺寸、功耗墙、内存墙等的限制，可以持续提升芯片系统的性能，是后摩尔时代持续发展高算力芯片的有效方式，已经成为高算力芯片必需的封装技术，是构建支撑算力基础设施的高算力芯片完整供应链的关键环节。比如，英伟达最主要的Hopper和Blackwell系列AI GPU，以及博通公司最主要的AI芯片均使用2.5D/3D IC的技术方案。

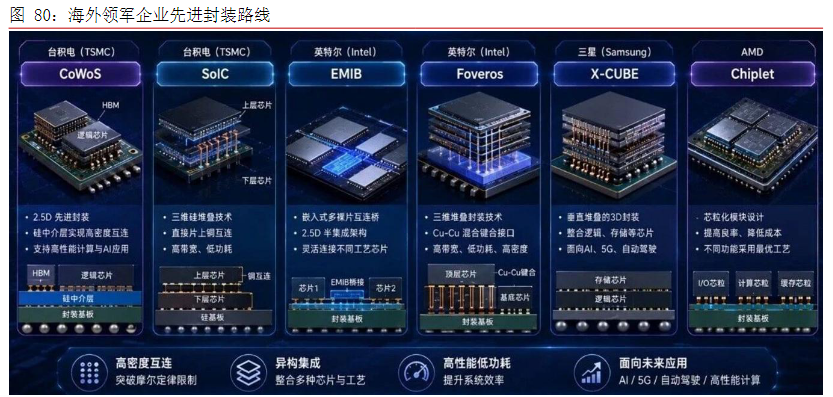

先进封装已经成为海外几家龙头争夺AI芯片平台主导权的关键抓手。台积电依托CoWoS、InFO、SoIC和3D Fabric体系，持续强化从先进制程到2.5D/3D异构集成的一体化能力，在AI GPU、HBM集成和高性能计算封装领域处于领先位置。英特尔则围绕EMIB、Foveros、EMIB 3.5D以及玻璃基板等路线推进系统级代工能力，希望将先进封装打造为Intel Foundry的核心差异化能力。三星基于I-Cube、H-Cube、X-Cube以及一站式先进封装服务持续发力，试图打通晶圆代工、存储与先进封装能力，提升对高性能及AI芯片客户的整体交付能力。AMD自身并非封装代工厂，但在MI300等产品上深度采用Chiplet + HBM + 先进封装方案，主要依赖台积电CoWoS等外部先进封装能力，核心目标是保障AI GPU的量产节奏与系统性能密度。

三、先进封装是实现韬定律的重要路径

华为的“τ（韬）定律”由何庭波在2026年5月于ISCAS2026大会上首次系统提出。其提出背景，是摩尔定律在物理和经济层面都逐渐逼近极限：几何尺寸继续微缩的成本过高、难度大，而算力需求却在AI、大模型等推动下持续上升，中国在先进制程设备上还存在受限现实。在这种约束下，华为试图给出一条“不再单一依赖线宽微缩”的国产半导体技术路线。

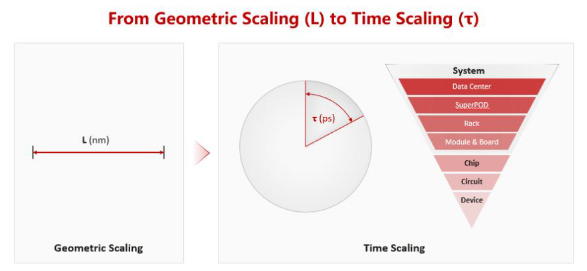

τ定律的核心，是把“时间缩微”作为新的演进主线。这里的τ指电路的时间常数，反映信号完成一次稳定跃迁所需的时间。τ定律强调，从器件结构、版图与互连、电路架构到封装与系统形态多个层级协同，通过“逻辑折叠”、三维集成、路径重构等方式主动缩短信号传播路径、降低寄生参数，从而压缩τ，提升晶体管等效密度与整机性能，而不是一味追求更小的几何节点。

先进封装是实现韬定律的重要路径。从技术机理看，韬定律强调由传统几何缩微进一步转向时间缩微，核心在于缩短信号路径、降低互连延迟并压缩关键路径τ。先进封装、 Chiplet与3D集成正是实现这一目标的关键工程抓手，其本质是通过2.5D/3D封装、TSV、混合键合、高密度RDL等工艺，将原本在平面展开的关键逻辑路径在三维空间中重新布局、折叠与堆叠，从而在物理层面缩短互连长度、降低寄生电阻和寄生电容，实现对系统关键路径τ的显性优化。该环节既具备较高技术门槛，也是韬定律后续工程化落地和产业化放量的重要前提。

四、核心标的

长电科技：全球领先的集成电路成品制造与技术服务提供商，封测服务覆盖DRAM、Flash等各种存储芯片产品；拟投资78亿元在上海临港建设高端先进封测工厂。

甬矽电子：专注于中高端先进封装，2.5D/3D封装产品线已通线，基于硅转接板和硅桥方案的2.5D产品均实现客户送样验证；拟投资建设微电子高端集成电路IC封装测试三期项目，计划总投资103亿元，主要产品线包括BUMP、2.5D、FC类等。

盛合晶微：中国大陆2.5D收入规模排名第一，12英寸Bumping产能规模为中国大陆最大；2.5D技术平台涵盖硅通孔转接板、扇出型重布线层和嵌入式硅桥等主流方案，已形成全流程2.5D技术体系和量产能力。

通富微电：AMD最大的封测供应商，深度锁定AMD供应链并占据其封测订单大部分份额；拟投资8.88亿元提升存储芯片封测产能，建成后年新增84.96万片产能。

华天科技：板级封装产品已小批量生产；有存储芯片封测业务，已完成ePoP/PoPt高密度存储器封装技术的开发。

深科技：国内高端存储芯片封测龙头企业，合肥基地已满产并根据客户需求扩产。

（特别说明：文章中的数据和资料来自于公司财报、券商研报、行业报告、企业官网、百度百科等公开资料，本报告力求内容、观点客观公正，但不保证其准确性、完整性、及时性等。文章中的信息或观点不构成任何投资建议，投资人须对任何自主决定的投资行为负责，本人不对因使用本文内容所引发的直接或间接损失负任何责任。）
