【深度】电子布行业全解析！

AI算力需求的持续爆发，正重构电子产业链的需求格局。

电子布作为覆铜板（CCL）和印制电路板（PCB）的核心基材，由于AI服务器消耗的价值量大幅提升，市场直接驱动了高功能性特种电子布的需求。

今天重点拆解一下 电子布。

电子布基本概述

什么是电子布

电子级玻璃纤维布（简称“电子布”），是以单丝直径小于9微米的电子级玻璃纤维纱为原料，经喷气织机平纹交织、脱浆、表面处理等精密工序制成的高性能绝缘增强材料。

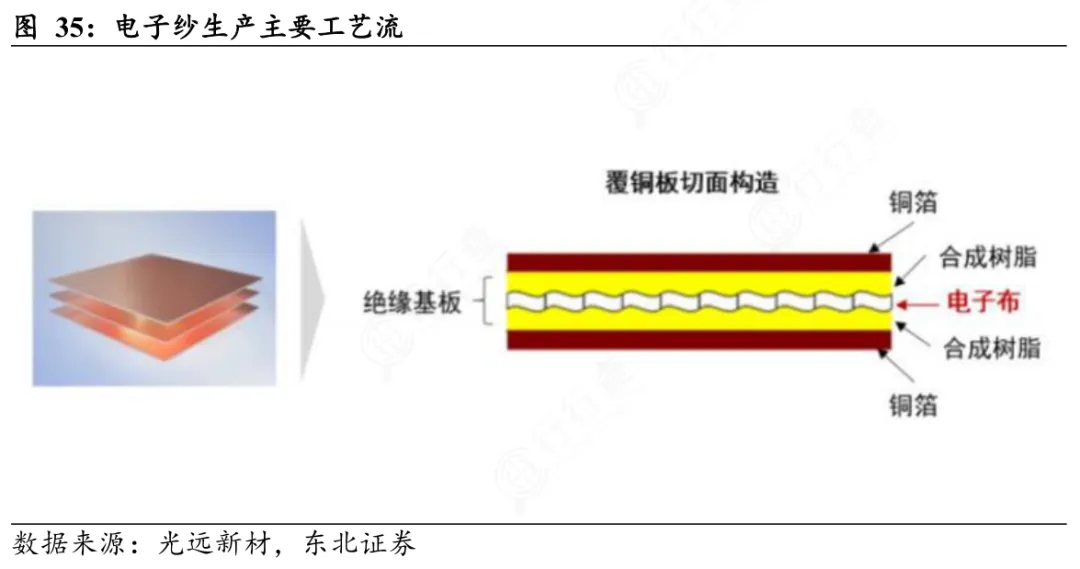

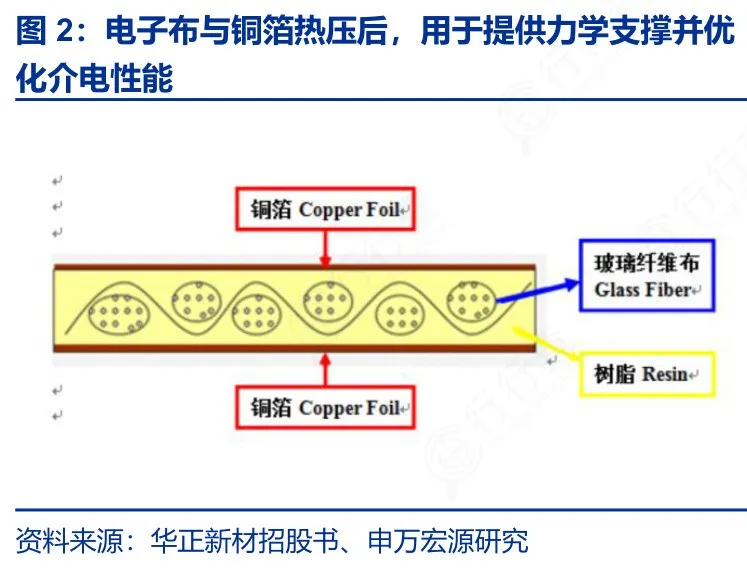

它不是普通意义上的“布”，而是现代电子工业的底层骨架——在覆铜板（CCL）中承担结构支撑、尺寸稳定、耐热抗翘曲和电气绝缘等核心功能。

一块手机主板、一台AI服务器的载板、甚至一颗卫星的控制电路，都依赖它来确保高速信号不衰减、高温下不变形、高频工作不失效。

电子布与普通玻纤布的差异

普通玻纤布多用于建材、风电或汽车结构件，而电子布必须满足ppb级杂质控制、±0.5μm厚度公差、介电常数Dk≤4.2等严苛指标。

首先是原料端，电子布的电子纱需用高纯叶腊石、硼钙石等八种矿石配比熔制，玻璃液在1600℃高温下经铂金漏板拉丝，单丝粗细误差不能超过头发丝的1/20。

二是工艺端，普通布可转产工业用途，但电子布产线无法由工业布产线改造而来——因浸润剂配方、漏板孔径精度、表面硅烷偶联处理等环节容错率为零。

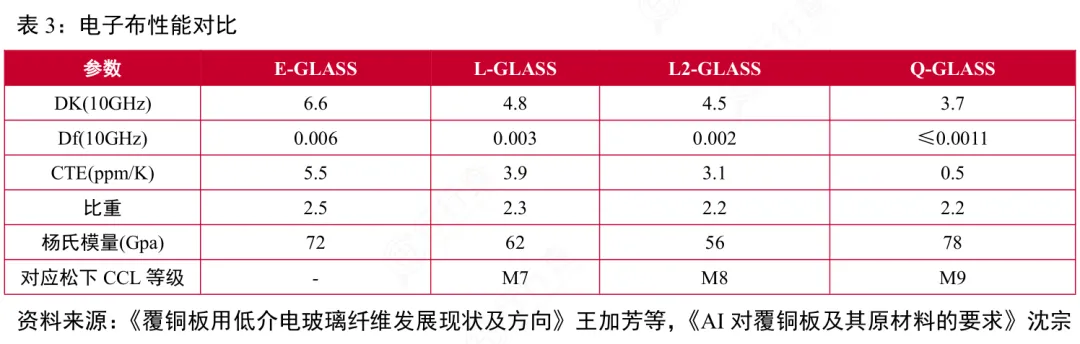

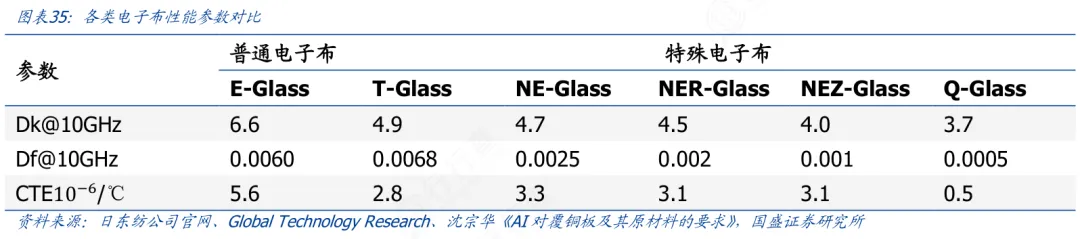

三是性能端，T-Glass、NE2-Glass、Q-Glass等高端型号，已从基础绝缘跃升为信号调控材料，其低介电损耗（Df≤0.0011）、近零热膨胀等特性，直接决定AI芯片能否在CoWoS封装中稳定堆叠。

电子布的分类体系

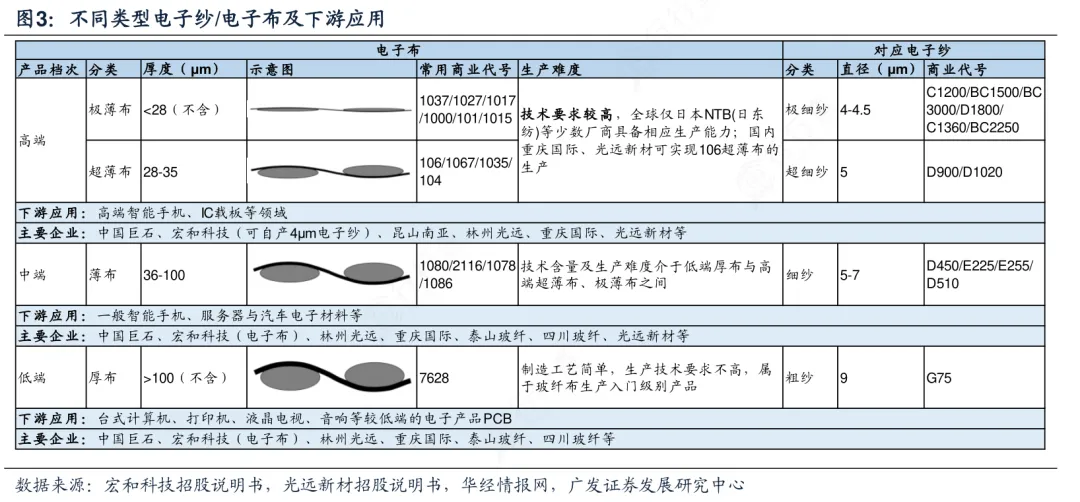

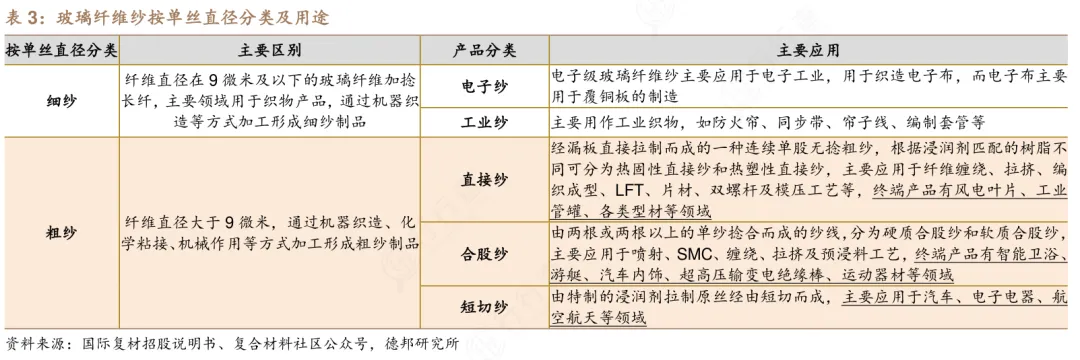

电子布的分类已从单一物理维度跃升为“厚度+功能”双主线结构。按不同厚度，主流划分为厚布（＞100μm）、薄布（36–100μm）、超薄布（28–35μm）和极薄布（＜28μm），对应单丝直径从9μm逐步收窄至4.5μm以下。厚布仍占需求量超50%，但价值占比不足20%，而极薄布虽用量小，却支撑着AI服务器、HDI载板等高附加值场景。

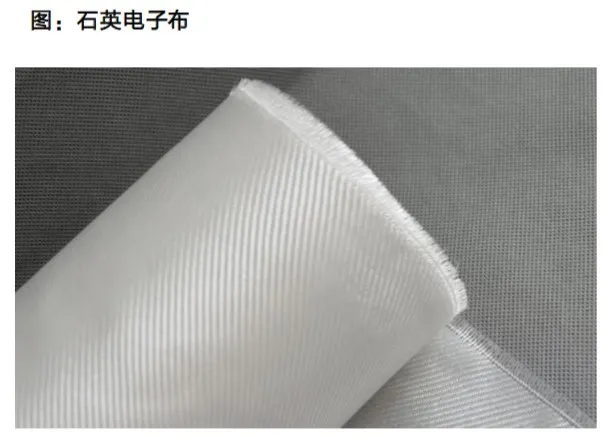

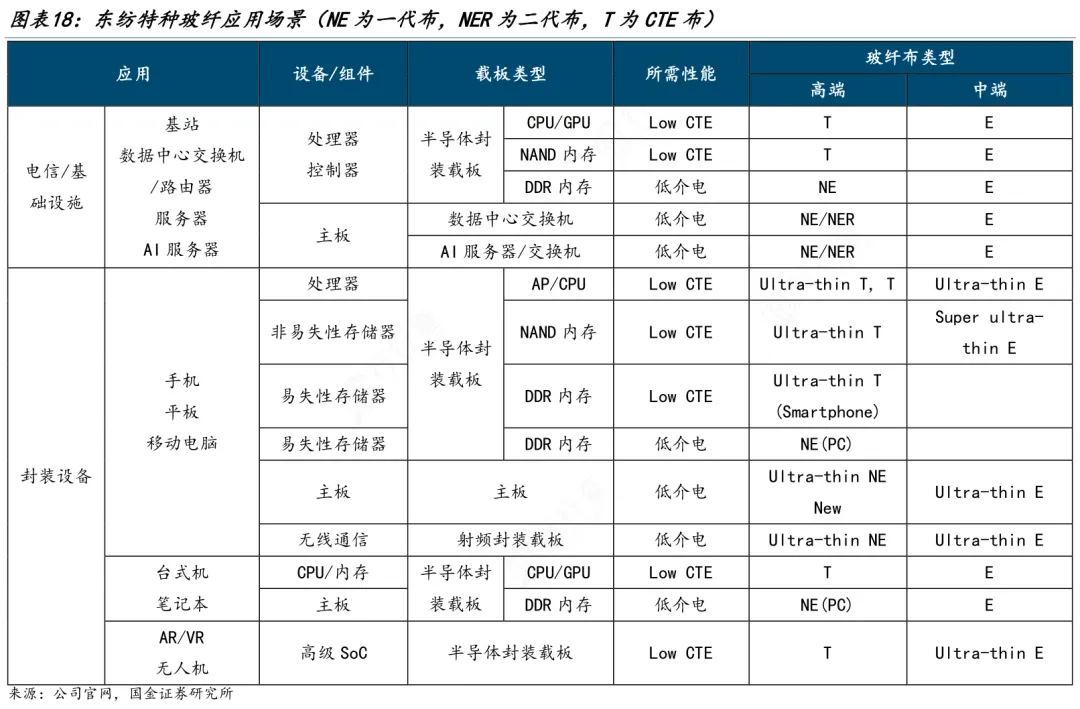

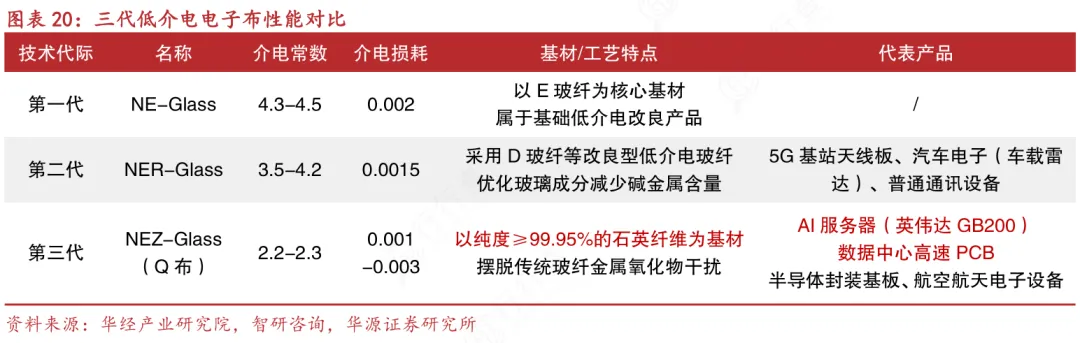

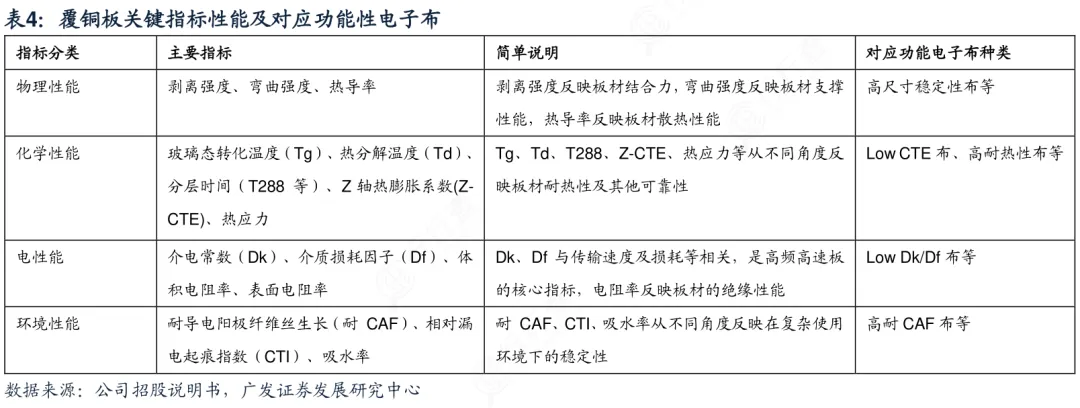

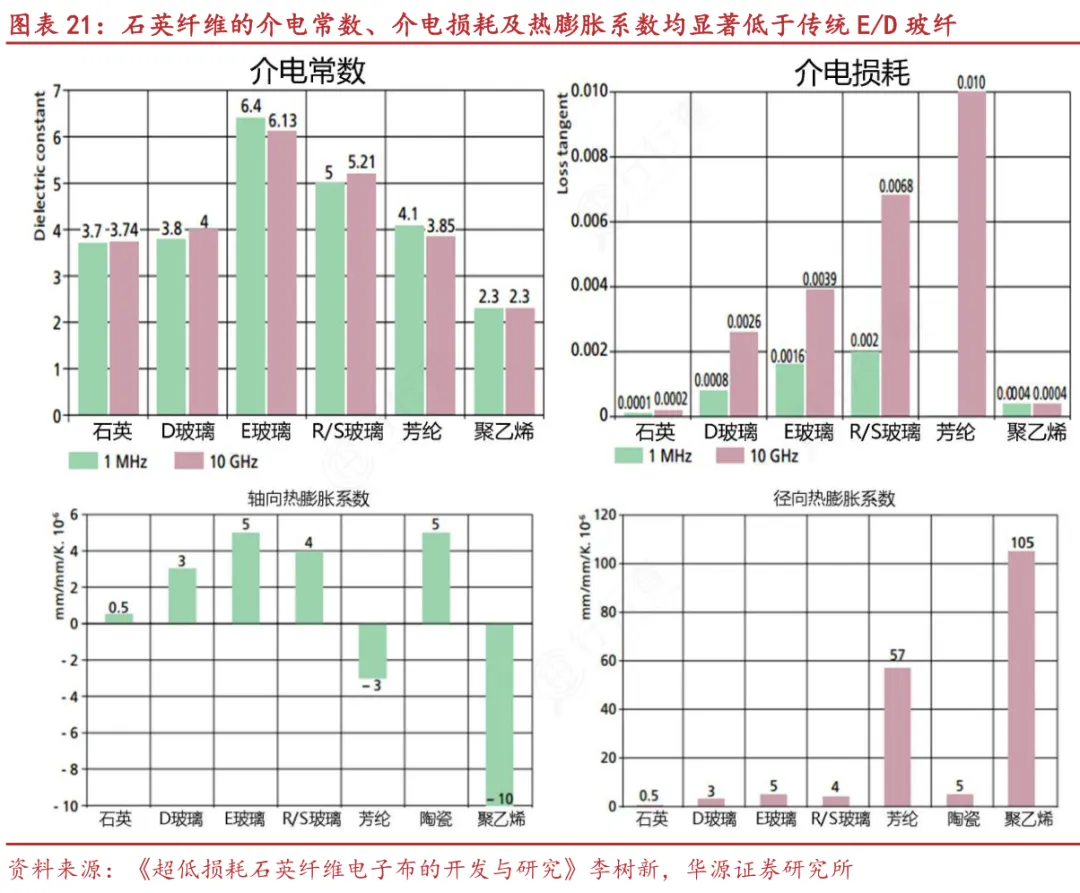

按功能，Low Dk/Df布、Low CTE布、高耐CAF布、高平整布、低杂质布等十余类专用产品已规模化应用。例如Q布（石英纤维布）介电常数低至2.2–2.3，Df仅0.001–0.003，成为224G光模块与1.6T交换器的刚需材料。

电子布的技术壁垒

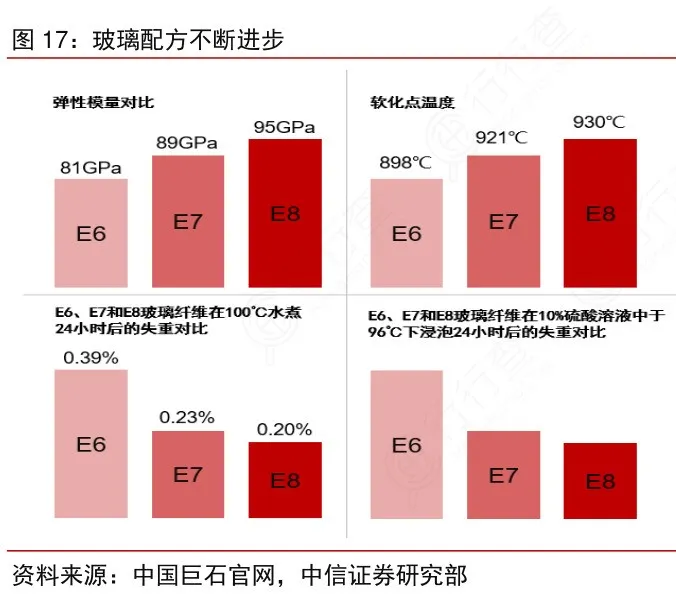

电子布的技术门槛并不在织造本身，而在“看不见的底层”。首先第一道关是玻璃配方——NE-glass、T-glass等低介电体系需精确控制硼、铝、硅等氧化物配比，研发周期长达十余年，专利网密不透风。

第二道关是微尺度工艺控制，如4μm级电子纱拉丝时单丝表面吸附水分会引发水解脆断，浆纱、开纤、后处理等环节对温湿度、张力、杂质含量（ppb级）要求已达半导体级。

第三道关是下游认证，一款新布导入AI服务器用覆铜板，需通过英伟达、台积电等客户长达18–24个月的多轮可靠性测试，包括高温高湿、热冲击、CAF抗性及信号完整性验证。

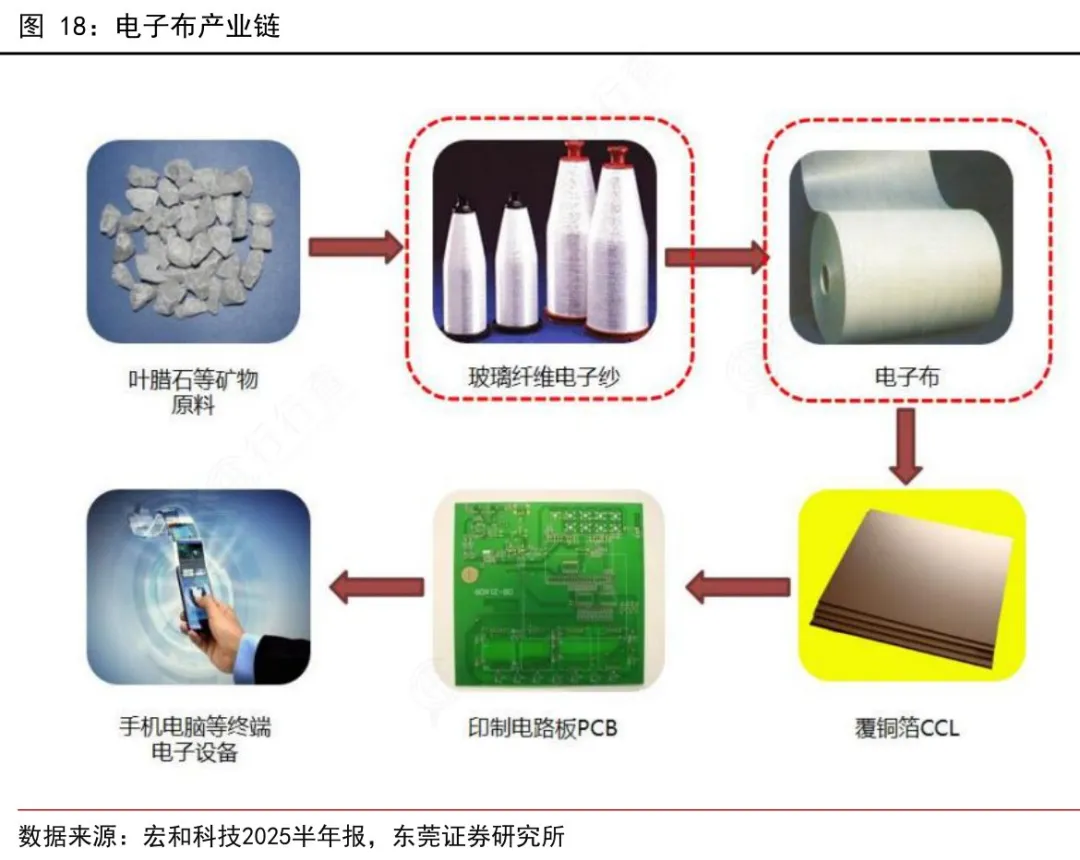

电子布产业链

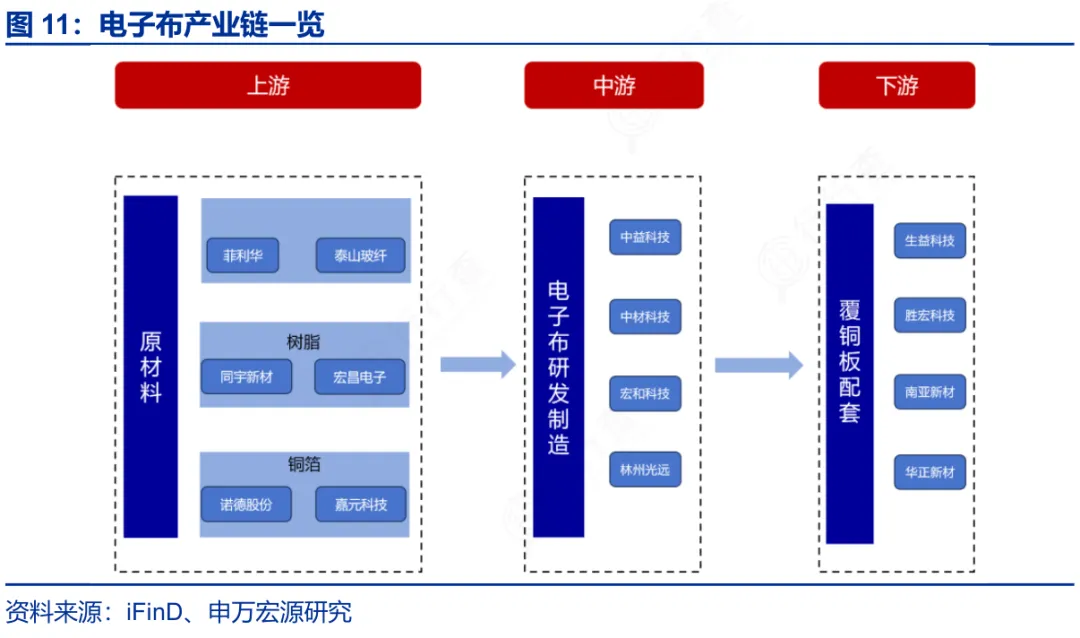

产业链全景概览

1）上游：高纯矿石与精密工艺构筑材料底座

电子级玻璃纤维布的上游核心，是叶腊石、石英砂、石灰石、硼钙石等天然无机非金属矿石，经高温熔制、超细拉丝（单丝直径≤9微米）形成电子纱——这一环节技术门槛极高，对原料纯度（≥99.999%）、窑炉温控精度及浸润剂配方要求严苛。

设备方面，池窑拉丝系统、高精度喷气织机及表面化学处理产线属重资产投入，国产高端装备渗透率仍在提升中。

2）中游：织造+处理决定性能分水岭

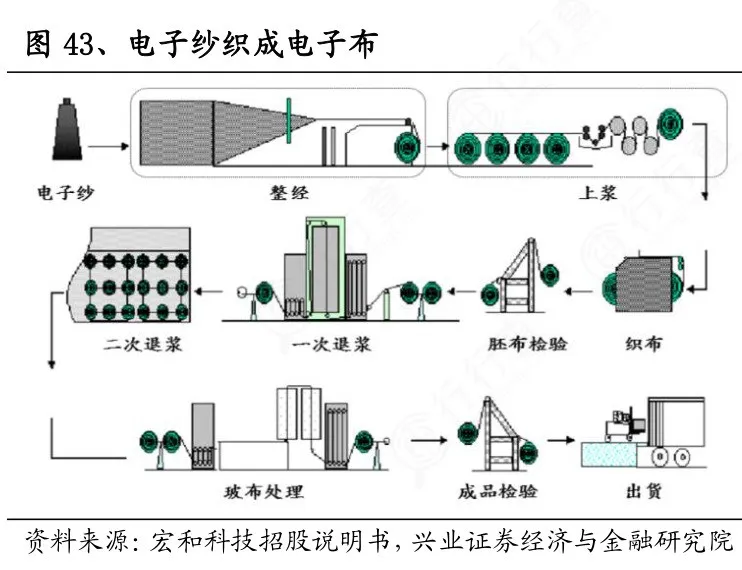

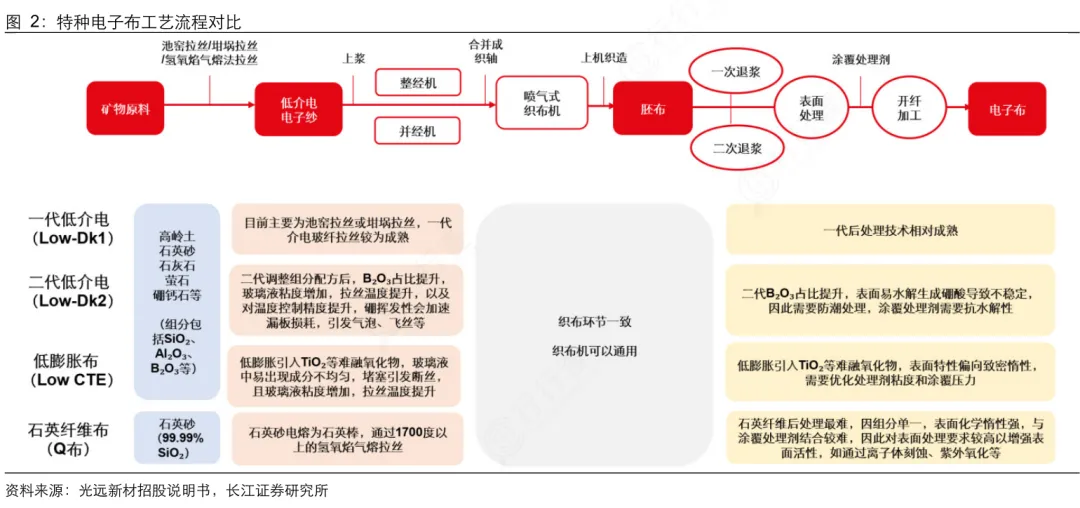

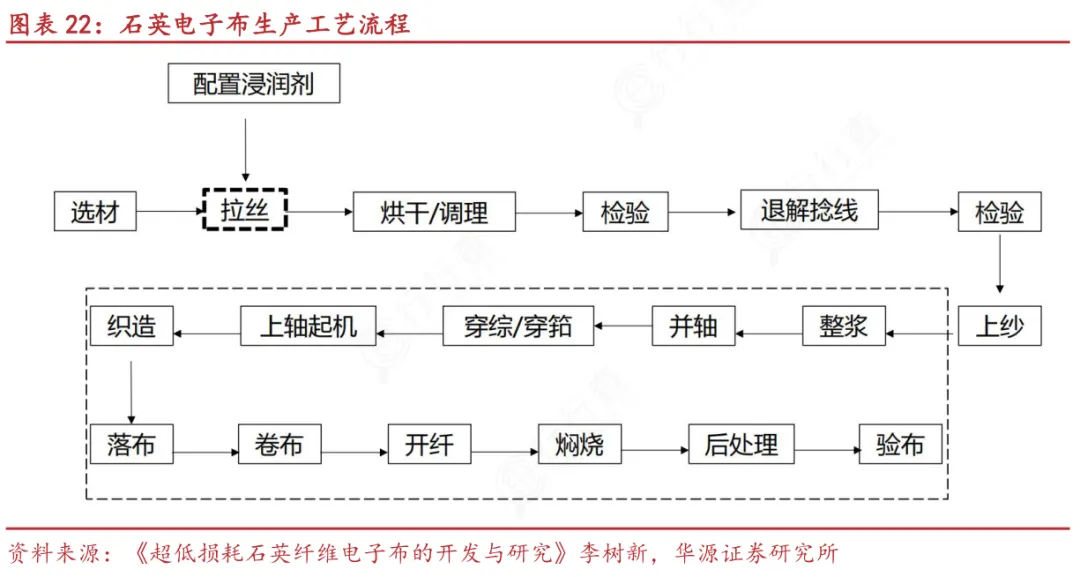

中游聚焦电子布制造，首先以电子纱为原料，在洁净环境下经平纹/斜纹精密织造形成坯布；再通过脱浆、偶联剂处理、热定型等多道工序，赋予其低介电常数（Low Dk）、低热膨胀系数（Low CTE）及优异尺寸稳定性。

3）下游：终端需求驱动结构性升级

下游应用已突破传统电子边界，深度嵌入高景气赛道：智能手机与PC端仍占基本盘，但增长引擎转向AI算力基础设施、新能源汽车智能驾驶域控制器（雷达高频PCB）、以及航天器星载通信模块。

值得注意的是，IC封装基板对电子布提出更严苛要求——ABF载板依赖超薄低膨胀布支撑GPU芯片，其材料良率与一致性直接制约先进封装产能释放。

全产业链价值分布

电子布的整个产业链呈现“上游强控制、中游高壁垒、下游广分散”的价值分布。上游矿石提纯与电子纱制备掌握核心定价权，中游织造环节因设备折旧与工艺Know-how形成护城河，而下游虽应用多元，但议价能力受限于PCB厂商集中度提升。

根据行行查数据显示，2025年电子布在覆铜板成本中占比达25%–40%，远超铜箔与树脂单项，凸显其作为“隐形骨架”的不可替代性——这既是卡脖子环节，也是国产替代最具确定性的突破口。

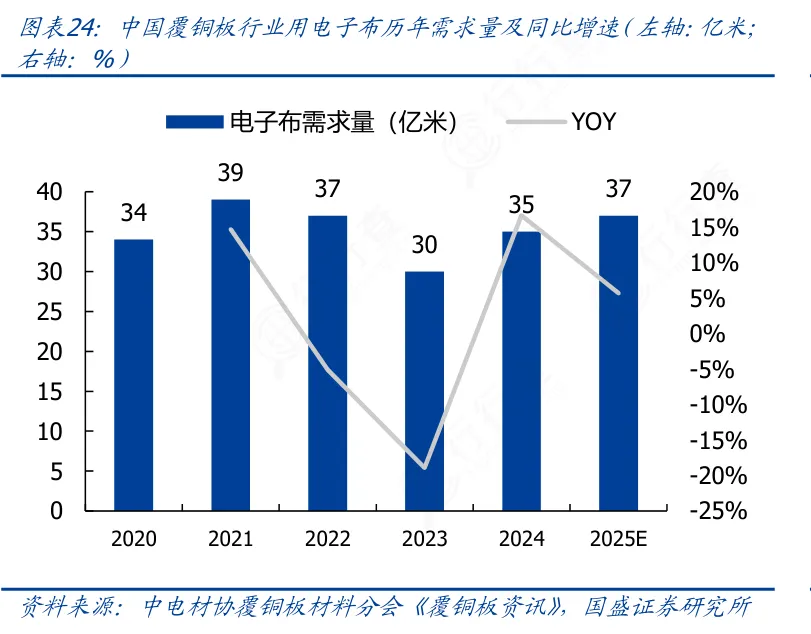

电子布市场规模

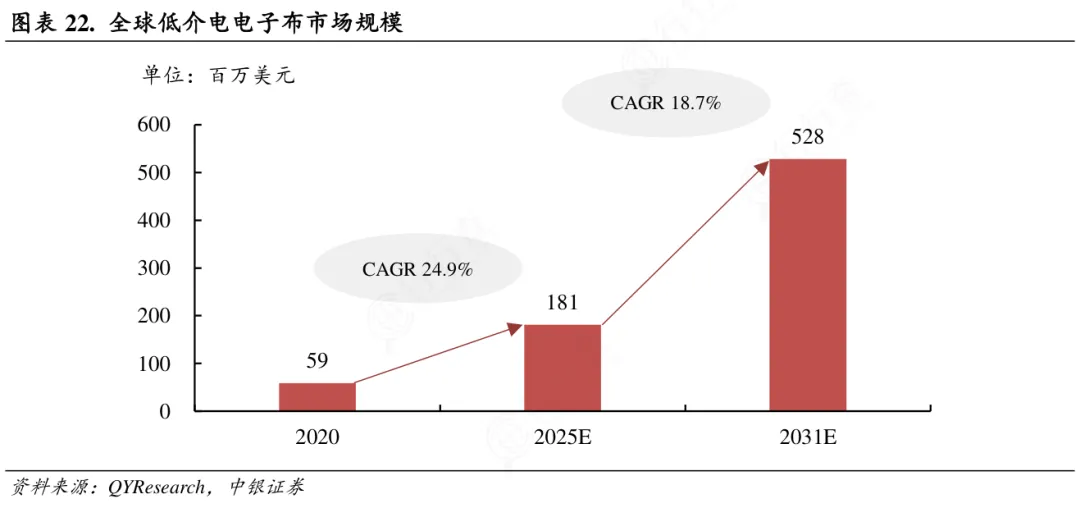

根据QYResearch数据，2025年全球低介电电子布的市场规模为1.81亿美元，2031年预计将达到5.28亿美元，期间年均复合增速约为18.7%。

（数据时间：2025-7）

电子布行业观点分析

供需撕裂加剧：设备、认证与原料的三重硬约束

电子布行业目前存在供给端的结构性“卡脖子”痛点。高端喷气织布机（尤其日本丰田机型）交付周期长达18个月，2026年预计刚性缺口达6.1%，2027年将扩至10.6%；叠加石英纤维拉丝依赖铂铑合金漏板、高纯浸润剂及电子束辐照后处理等工艺壁垒，国产三代布量产仍处爬坡期。

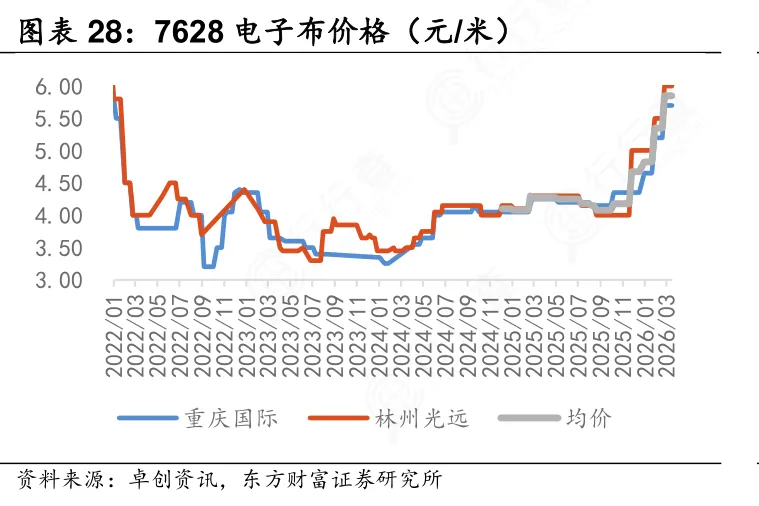

另外，认证周期也成为了掣肘。下游CCL厂商对电子布的电气性能、热膨胀系数（CTE）一致性要求严苛，单次验证需6–12个月。更现实的是，为保供AI订单，厂商主动削减普通7628布产能，导致标准品价格在2026年2月淡季跳涨10%，全年累计涨幅超50%。

AI算力爆发倒逼电子布向“三极”规格跃迁

当前，AI服务器、GPU等硬指标，正将电子级玻璃纤维布推向性能极限，核心呈现“三极”跃迁。

电子布将变得“更薄”。为适配三维堆叠封装，载板基重降至60g/m²以下，单丝直径≤3μm，行业量产良率不足65%，工艺难度极大。

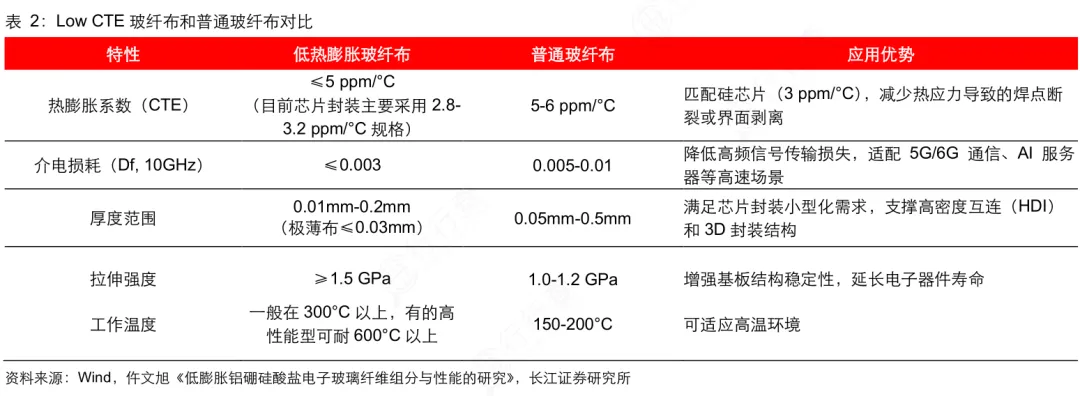

更低的热膨胀系数（CTE）成为产品生死线。AI芯片热循环中膨胀差超标会导致焊接失效，主流T-glass CTE降至2.8ppm/℃，ABF载板对CTE≤3ppm/℃玻纤布依赖度达91%。

另外，尺寸稳定性也要求更高。AI服务器温变速率高，NER二代布Z-CTE≤8ppm/℃；1.6T光模块商用后，Q布成为唯一选择，2025年其1200万米出货量支撑全部高端AI加速卡封装。

电子布行业代表性企业

（公开资料整理，行业研究分享，勿做投资建议）

普通E玻璃电子布（一代布）

海外：

日东纺（日本，普通电子布品质龙头，全球市占率领先）

国内：

中国巨石（浙江，全球电子布产能第一，7628系列产品全球领先）

国际复材（重庆，国内普通电子布核心玩家）

台玻（中国台湾，普通电子布规模龙头）

南亚塑胶（中国台湾，普通电子布细分龙头）

Low-Dk低介电电子布（二代布）

海外：

日东纺（日本，全球Low-Dk电子布绝对龙头）

富乔（中国台湾，Low-Dk电子布细分龙头，英伟达认证供应商）

国内：

中材科技（山东，国内Low-Dk电子布龙头）

宏和科技（上海，Low-Dk超薄布细分龙头）

光远新材（河南，Low-Dk电子布核心玩家，国产替代主力）

石英纤维布（Q布/三代布）

海外：

日东纺（日本，全球Q布龙头，M9级别Q布稳定量产企业）

旭化成（日本，Q布细分龙头，石英纤维成型技术领先）

圣戈班（法国，Q布核心供应商）

国内：

菲利华（湖北，国内Q布绝对龙头）

中益新材（湖北，Q布产业化先行者）

（公开资料整理，行业研究分享，勿做投资建议）
