半导体材料：11大核心细分领域深度研究！（建议收藏）

半导体材料作为集成电路产业的 “粮食”，位于产业链最上游，是芯片设计、制造、封装测试全流程的核心支撑。其特殊性体现在 “毫米空间内的纳米战争”—— 既要满足原子级别的纯度要求，又要适配纳米级的制程精度。

当前行业兼具两大核心逻辑：一是国产替代紧迫性，高端领域进口依赖度超80%，供应链安全需求倒逼技术突破；二是景气度持续攀升，AI、HPC（高性能计算）、HBM（高带宽内存）等前沿应用推动先进芯片需求爆发，叠加先进封装渗透率提升，带动材料市场量价齐升。

根据富士经济预测，2025年全球半导体材料市场规模有望突破500亿美元，2030年有望达到701亿美元，其中前道制造材料占比79.9%（560 亿美元），后道封装材料占比20.1%（141亿美元）。中国作为全球最大芯片消费市场，2025年关键半导体材料市场规模预计实现大幅增长，成为全球行业增长的核心引擎。

（本文基于公开信息整理，不涉及任何未公开商业信息，仅供研究参考，不构成投资建议。）

一、行业特征

为何半导体材料如此难造？

1. 三大核心技术壁垒

• 极致纯度要求：半导体级硅片纯度需达到 99.999999999%（11N），相当于 10 亿个原子中仅允许 1 个杂质原子，远超航空航天级材料标准；电子特气纯度要求更高达 99.9999999%（9N），杂质含量需控制在 ppb 级（十亿分之一）以下，否则会导致芯片电路短路或性能失效。
• 精密工艺控制：光刻胶需实现纳米级图形转移，3nm制程对应的电路线宽仅为头发丝直径的 1/20000；CMP抛光材料需在化学腐蚀与机械研磨间达到原子级平衡，晶圆表面平整度误差需控制在 0.1nm 以内（相当于原子直径的 1/10）。
• 细分领域庞杂：行业涵盖硅片、光刻胶、电子特气等11大核心品类，每类又细分数十种具体产品，如电子特气包含刻蚀气、掺杂气、载气等，每种气体的制备工艺、纯度标准均存在显著差异，形成 “单点突破易、全面覆盖难” 的格局。

2. 全球市场：价值量分布与竞争格局

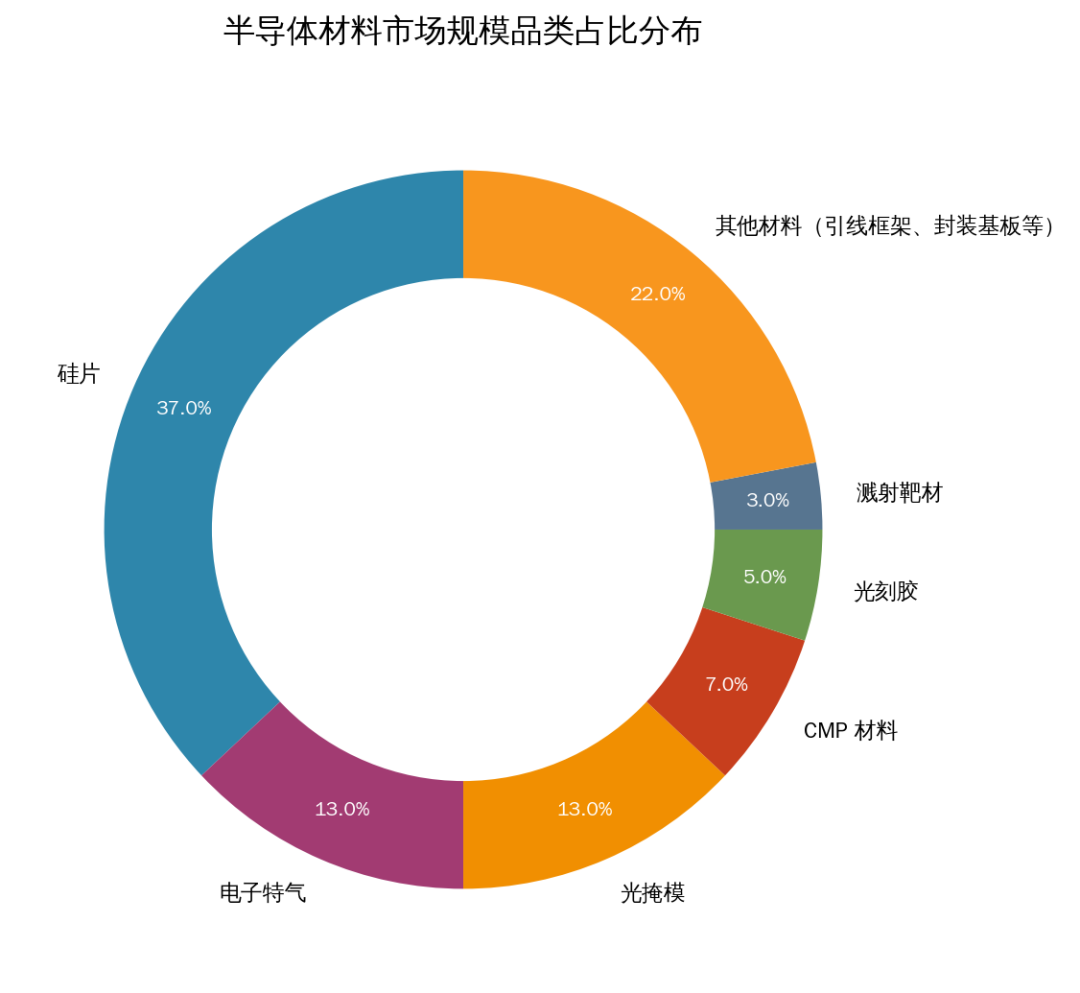

根据SEMI数据，全球半导体材料价值量占比呈现 “一超多核” 格局：

硅片以37%的占比稳居第一，是市场规模最大的品类；

电子特气与光掩模并列第二（各13%），合计占比26%；

CMP 材料（7%）、光刻胶（5%）、溅射靶材（3%）紧随其后，前六大品类合计占比75%；

其他材料（引线框架、封装基板等）合计占比22%。

来源于国际半导体产业协会 (SEMI) 的官方统计

区域竞争方面，日本、美国、韩国主导全球高端市场：

日本在光刻胶、电子特气、硅片领域市占率超50%，美国垄断CMP抛光垫、高端溅射靶材市场，韩国在封装材料领域优势明显。中国企业当前以中低端产品突破为主，整体国产化率约29%，但高端领域仍存在显著差距。

3.国产化现状：分层突破

当前国内半导体材料行业呈现明显的分层突破特征：

• 第一梯队（国产化率30%-55%）：8英寸硅片、抛光液、引线框架、键合丝等中低端产品，已实现批量供应，核心企业形成规模效应；
• 第二梯队（国产化率10%-20%）：12英寸硅片、光刻胶、电子特气、湿电子化学品等中端产品，部分企业实现技术突破，进入量产验证阶段；
• 第三梯队（国产化率不足10%）：EUV光刻胶、EUV光掩模、ABF基板、5nm 级溅射靶材等高端产品，仍依赖进口，是国产替代的核心攻坚方向。

根据《电子化学品产业高质量发展方案》，2026年国内半导体材料整体国产化率目标达40%，其中光刻胶、电子特气等关键品类国产化率需突破40%。

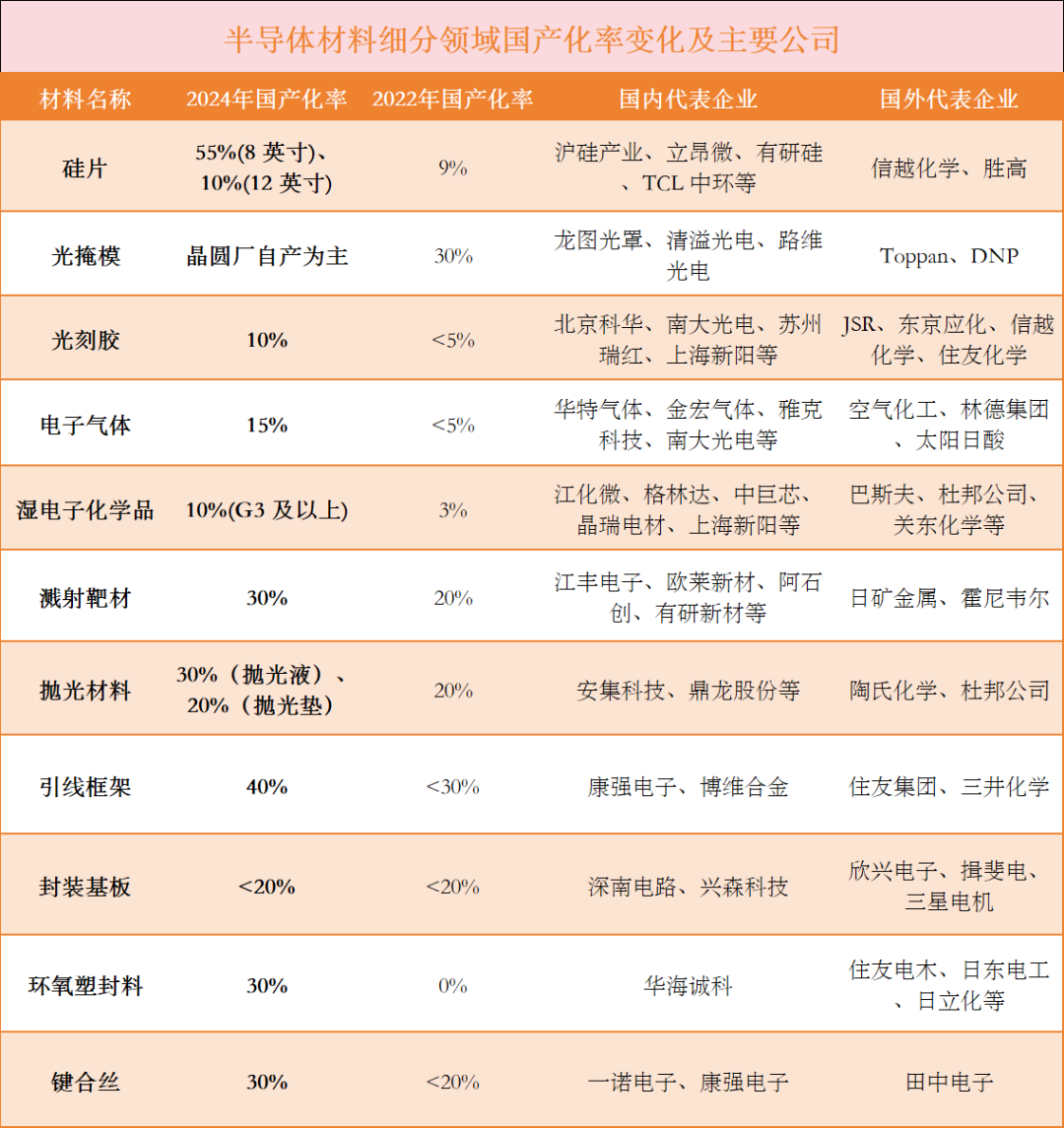

相关数据来源：北京半导体行业协会 2025 年 11 月发布数据；致同咨询《半导体材料国产化突破，但 "卡脖子" 风险犹存》报告（2025 年 3 月发布）；平安证券《电子行业：关注半导体材料的国产化机会》研报 (2025 年 11 月)；国际半导体产业协会 (SEMI) 官方数据；半导体封测行业协会；券商研报数据；半导体材料年报；部分高端材料因国内尚无量产能力，国产化率数据为行业分析师基于进口依赖度的合理评估。

4. 核心挑战：技术、认证与供应链

1）技术研发壁垒：高端材料涉及多学科交叉（化学、材料、精密制造），研发周期长（5-8年）、投入大（单品类研发投入超10亿元），国内企业在核心配方、生产工艺上仍存在差距；

2）客户认证壁垒：晶圆厂对材料供应商的认证周期长达2-3年，需通过工艺兼容性、良率稳定性、供应链可靠性等多重测试，新进入者难以快速突破；

3）供应链协同不足：上游原料（如光刻胶树脂、靶材金属粉末）仍依赖进口，国内产业链尚未形成协同效应，部分企业面临 “卡原料” 风险；

4）国际贸易风险：日本、美国等国家的出口管制政策，对高端材料供应形成制约，2025年日本对华半导体材料出口额同比下降28%，加剧国内供应链压力。

5. 未来行业趋势：

大模型参数数量大、训练数据量大、模型复杂度高等特征对计算资源需求不新加强，高性能计算能力、大量存储空间快速信息传输成为大模型训练和运行的计算核心要素，加大了对高性能半导体产品需求。

存储器价格受全球存储三大巨头产能调节的影响，存储器价格呈现飞涨态势，出现供小于求态势。

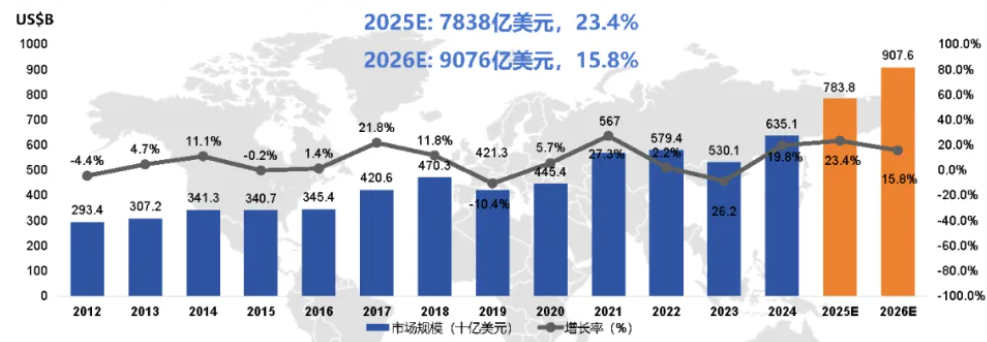

另外，受AI强劲市场需求影响，预计2025年全球半导体市场规模将提升到7838亿美元，同比增长23.4%。2026年，预计存AI基础设施建设速度将小幅度降缓，市场规模将突破9000亿美诸市场将持续出现供货紧张局面。

数据来源于：世界集成电路协会 (WICA)《2026 全球半导体市场趋势展望暨 2025 中国半导体企业影响力百强及集成电路新锐企业 50 强报告》，注：WICA 报告数据与 WSTS 等机构预测存在差异，主要因 WICA 对 AI 需求拉动效应评估更为乐观，尤其在存储和高端逻辑芯片领域。

二、11大核心细分

深度拆解与产业链科普

半导体材料11大细分恰似芯片制造的 “核心天团”：硅片是 “地基”、光掩模是 “模具”、光刻胶是 “画笔”、电子特气是 “化学工具”，湿电子化学品是 “清洁剂”、溅射靶材是 “导电骨架”、CMP 材料是 “原子级打磨器”，引线框架是 “支撑桥”、封装基板是 “神经中枢”、环氧塑封料是 “防护甲”、键合丝是 “微导线”。

它们各司其职支撑全流程，却呈现 “中低端自主、高端待破” 的国产化格局，下面将逐一进行深度解析。

（本文基于公开信息整理，不涉及任何未公开商业信息，仅供研究参考，不构成投资建议。）

（一）硅片：芯片的 “超级地基”

半导体硅片（硅晶圆）是制造芯片的核心基板材料。90%以上的半导体产品都以硅为基底，硅片占整个芯片材料成本份额高达30%以上。没有硅片就无法生产主流集成电路和各种半导体器件，是产业链上游的基石。下游应用范围极为广泛，包括通信、人工智能、汽车电子、物联网、工业电子、大数据等领域。

1. 科普原理：从沙子到晶圆的蜕变

硅片是芯片的物理载体，由石英砂（二氧化硅）经 “提纯 - 拉晶 - 切片 - 抛光” 四大核心工序制成，全程需实现原子级精度控制：

• 提纯：先通过碳热还原将二氧化硅转化为工业硅（98% 纯度），再经西门子法多次蒸馏提纯，最终得到电子级多晶硅（99.9999%，6N），杂质含量从百万级降至百万分之一以下；
• 拉晶：采用直拉法（CZ 法）或区熔法（FZ 法）制备单晶硅棒 ——CZ 法适用于大规模生产，12 英寸硅棒长度可达 2 米、重量超 100 公斤，拉晶速度需控制在 0.5-1mm/min，确保晶体结构均匀；FZ 法用于制备高阻硅片，纯度更高但产能较低；
• 切片：使用金刚石线锯或内圆切片机切割硅棒，12 英寸硅片厚度通常为 775μm（±2μm），切口平整度误差需≤1μm，避免后续抛光工序难以修正；
• 抛光：经粗抛、精抛两步化学机械抛光（CMP），将晶圆表面粗糙度降至 0.1nm 以下（相当于原子直径的 1/10），确保光刻时电路图案精准转移。

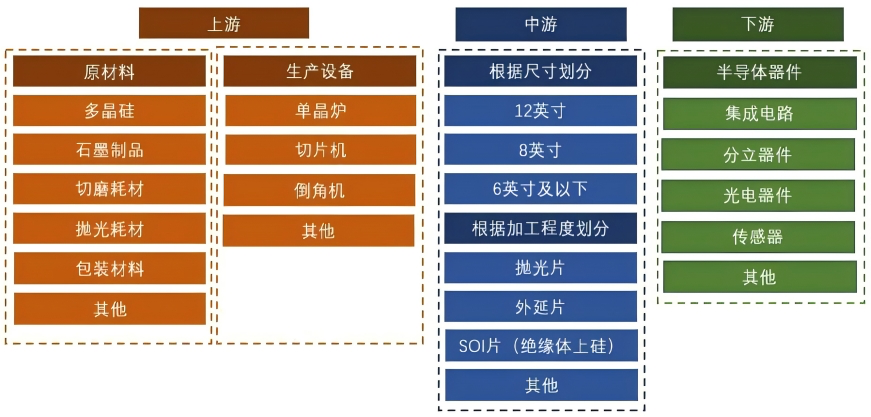

2. 硅片产业链：

3. 市场格局与国产化进展

全球市场：呈现 “四大巨头垄断” 格局，信越化学（27%）、胜高（25%）、环球晶圆（15%）、Siltronic（13%）合计占据 80% 份额，12 英寸硅片市场集中度更高，前四大厂商市占率超 90%，技术迭代速度保持每年 1-2nm 的制程跟进；

中国市场：

8 英寸硅片：2025 年国产化率达 55%，适配 28nm 及以上成熟制程，主要应用于功率半导体、物联网芯片，沪硅产业（20%国内市占率）、立昂微（18%）为核心供应商，产能分别达 80万片 / 年、60 万片 / 年；

12 英寸硅片：国产化率仅 10%，但加速突破 —— 沪硅产业 12 英寸硅片产能达 50 万片 / 年，通过中芯国际 14nm 制程验证，良率达 92%；有研硅实现 12 英寸重掺硅片量产，打破国外对功率器件用硅片的垄断；TCL 中环 12 英寸硅片项目一期产能 30 万片 / 年，重点供应存储芯片厂商；

特色硅片：SOI（绝缘层上硅）、SiC（碳化硅）等特色硅片国产化率不足 5%，沪硅产业 SOI 硅片通过格罗方德验证，天岳先进 SiC 衬底进入英飞凌供应链。

（二）光掩模：电路图案的 “高精度模具”

光刻掩膜（Photomask）又称光罩、光掩膜、光刻掩膜版等，通常简称“mask”，是半导体制造过程中用于图案转移的关键工具，对于光刻工艺的重要性不弱于光刻机、光刻胶。

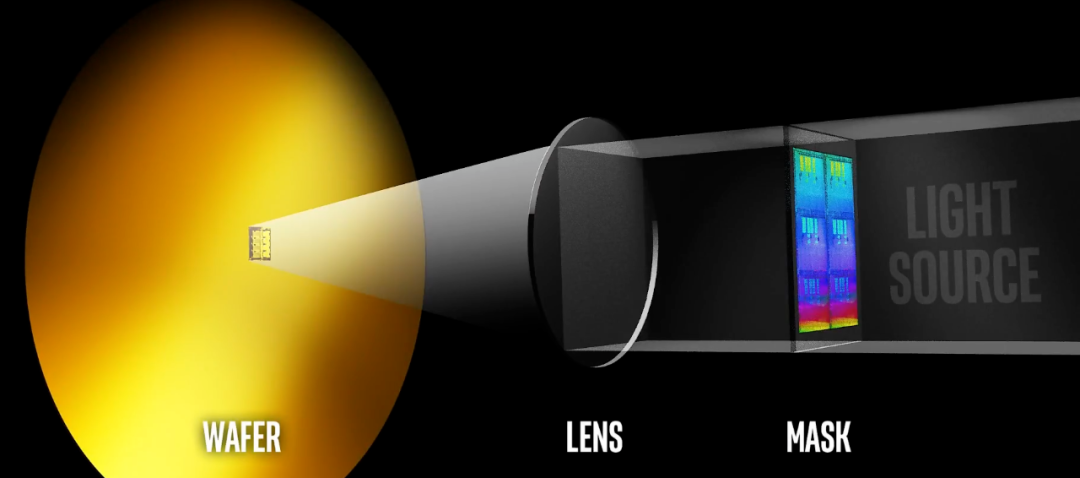

1. 科普原理：光刻环节的 “图案底片”

光掩模是带有芯片电路图案的高精度石英基板，核心作用是将设计好的电路图案精准转移到晶圆表面，其制造流程堪比 “纳米级雕刻”：

• 基板制备：选用高纯度石英玻璃（纯度 99.999%），经切割、研磨、抛光制成基板，表面粗糙度≤0.01nm，平整度误差≤0.1μm；
• 薄膜沉积：在石英基板表面沉积铬层（遮光层）或钼硅合金层（EUV 专用遮光层），膜厚控制在 50-100nm，均匀性误差≤2%；
• 图案写入：采用电子束光刻或激光直写技术，将电路图案写入遮光层，EUV 光掩模的最小线宽需达到 5nm，误差控制在 ±0.5nm，相当于头发丝直径的 1/10000；
• 蚀刻与清洗：通过干法蚀刻去除未被光刻胶保护的遮光层，形成电路图案，最后经超纯水清洗（颗粒数≤5 个 /cm²）和缺陷检测，确保图案无畸变、无残留。

光掩模的精度直接决定芯片制程节点，7nm 及以下先进制程必须使用 EUV 光掩模，而成熟制程（28nm 及以上）主要使用 DUV 光掩模。

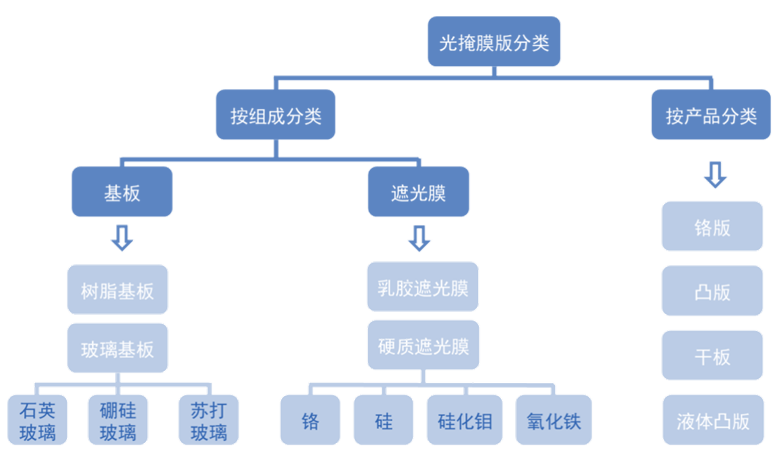

掩模版分类：

2. 产业链上下游：

3. 市场格局与国产化进展

全球市场：呈现 “三足鼎立” 格局，日本信越化学（23%）、胜高（21%）、Toppan（18%）合计占据 62% 份额，EUV 光掩模市场被这三家完全垄断，技术壁垒体现在遮光层材料（钼硅合金的成分比例控制）和图案写入精度（电子束光斑直径≤5nm）；

中国市场：

目前半导体掩膜版国产化率不足 10%，依然是卡脖子环节，国产替代空间广阔。

国内半导体掩膜版主要生产商还包括迪思微（原无锡华润微电子光罩厂，国内领先的独立第三方掩膜版厂商，产品覆盖0.13μm及以上制程）、中微掩膜（专注于高端掩膜版研发，已实现28nm制程的量产）、龙图光罩（提供多种制程的掩膜版解决方案，客户包括国内多家晶圆厂）、清溢光电、路维光电（以平板显示掩膜版为主，半导体领域拓展中）、中国台湾光罩等。

此外，菲利华是国内首家具备生产G8代大尺寸光掩膜版基材能力的企业，已推出从G4到G8代的系列产品，也是国内唯一可以生产大规格光掩膜基板的企业。冠石科技宁波项目已实现55nm产品交付和40nm产线通线，计划2025年量产45nm、2028年量产28nm。

（三）光刻胶：芯片的 “精细画笔”

1. 科普原理：光线雕刻的纳米艺术

光刻胶是一种光敏树脂材料，核心作用是通过光线照射实现电路图案的 “复印”，其工作流程如同 “纳米级印刷”：

• 涂胶：采用旋转涂胶法（转速 3000-6000rpm），将光刻胶均匀涂抹在晶圆表面，形成 1-5μm 厚的薄膜，膜厚均匀性误差≤3%；
• 曝光：通过光掩模将紫外线或 EUV 光线投射到光刻胶上，曝光区域发生光化学反应（正胶分解、负胶交联），EUV 光刻胶的曝光剂量需控制在 10-20mJ/cm²；
• 显影：用显影液冲洗晶圆，去除未反应的光刻胶，形成与光掩模一致的电路图案，显影后的线宽误差≤1nm；
• 刻蚀：以光刻胶为掩膜，通过干法或湿法刻蚀将图案转移到晶圆衬底上，光刻胶的抗蚀性需满足刻蚀过程中不脱落、不膨胀。

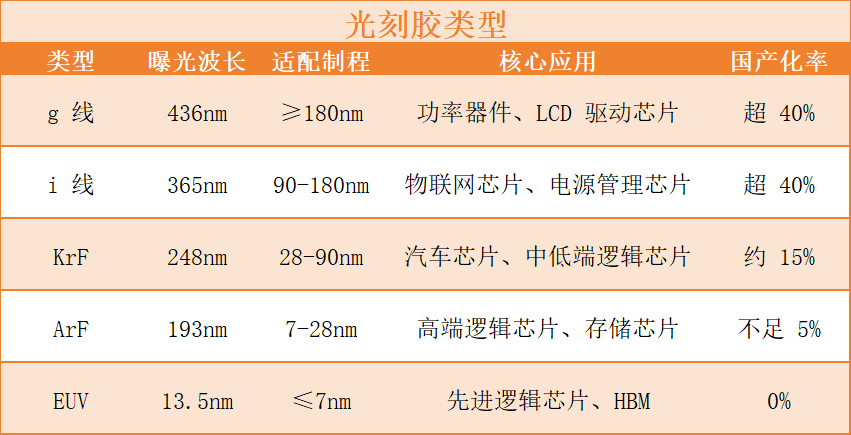

根据曝光波长，光刻胶可分为四代，技术迭代呈现 “波长越短、精度越高” 的规律：

2. 产业链与成本结构

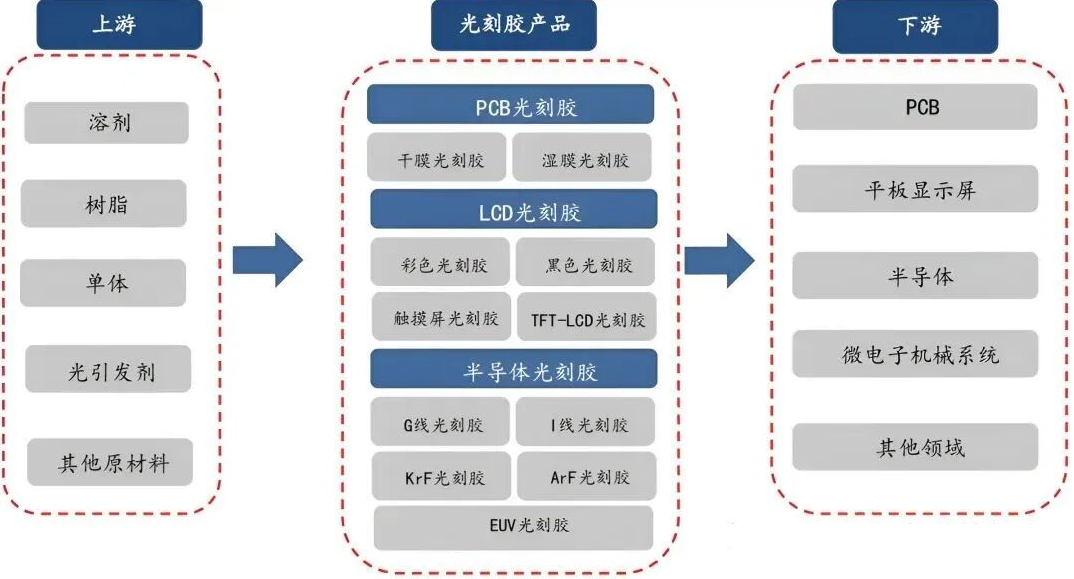

光刻胶产业链呈现 “长周期、高壁垒” 特征，从原料到成品需经过多轮验证：

• 上游原料：树脂（成本占比50%）、添加剂（35%）、光引发剂（15%），高端树脂（如 ArF 光刻胶用树脂）依赖日本 JSR、东京应化，国内企业（如南大光电、万润股份）正在攻关，2025年国产化率约10%；
• 中游制造：需满足 “灵敏度、分辨率、抗蚀性” 三大核心指标 ——ArF 光刻胶需在 193nm 波长下实现≤20nm 的线宽分辨率，灵敏度≥300mJ/cm²，抗蚀性需承受 1000s 的干法刻蚀；
• 下游验证：晶圆厂认证周期长达2-3 年，需通过良率稳定性（目标≥95%）、工艺兼容性（适配不同光刻设备）等多重测试，国内企业平均验证周期较国外企业长6-12个月。

3. 市场格局与国产化突破

全球市场：日本企业垄断高端市场，JSR（27%）、东京应化（23%）、信越化学（18%）、住友化学（12%）合计占据80%份额，ArF光刻胶市场集中度更高（前四大厂商市占率92%），EUV 光刻胶仅 JSR、东京应化、信越化学实现量产；

中国市场：

国内厂商主要以紫外宽谱、g线、i线等中低端产品为主，在该等产品领域已经占据一定市场份额，但在KrF、ArF、EUV等中高端光刻胶领域仍依赖进口。

国内光刻胶市场主要厂商包括南大光电、彤程新材（北京科华）、华懋科技（徐州博康）、晶瑞电材（苏州瑞红）、上海新阳、容大感光、鼎龙股份，以及广信材料、飞凯材料、雅克科技等。此外，产业链上下游各环节布局厂商众多，包括芯源微（涂胶显影）、七彩化学（光刻胶中间体）、福斯特（感光干膜）、茂莱光学（光学系统）、聚石化学、百合花、盛剑环境、同益股份、松井股份等众多厂商。

（四）电子特气：芯片制造的 “化学工具”

电子特种气体（简称“电子特气”）作为特种气体的重要分支，是指在半导体、平板显示、太阳能电池及其他电子产品生产过程中使用的具有极高纯度要求的功能性气体，这些气体在半导体制造的薄膜沉积、光刻、刻蚀、掺杂、钝化、清洗等核心工艺环节中扮演着不可替代的角色，被行业誉为半导体产业的“粮食”与“血液”。

在我国半导体及电子行业中，众多卡脖子产品当中，电子特气目前依然是较为严重的一种。目前，全球电子特气市场基本上由日美企业主导，合计占82%份额。国内电子特气市场进口依赖度近90%。

1. 科普原理：气体中的 “高纯度贵族”

电子特气是芯片制造过程中用于刻蚀、掺杂、沉积等工艺的特种气体，被称为 “芯片制造的血液”，其核心要求是 “极致纯净” 和 “功能精准”：

纯度标准：高端电子特气纯度需达 99.9999999%（9N），杂质含量需控制在 ppb 级（十亿分之一）以下，部分气体（如氟化氢）的金属杂质含量需≤0.1ppb，否则会导致芯片电路短路或性能失效；

功能分类：

• 刻蚀气：如六氟化钨（WF6）、氟化氢（HF）、六氟丁二烯（C4F6），用于去除晶圆表面多余材料，形成电路沟槽，刻蚀选择性需≥10:1（对目标材料与衬底材料的去除速率比）；
• 掺杂气：如砷化氢（AsH3）、磷化氢（PH3）、硼烷（B2H6），用于向半导体晶格中注入杂质，调整导电性能，掺杂浓度需控制在 10¹⁵-10²¹ atoms/cm³；
• 载气 / 保护气：如氮气（N2）、氩气（Ar）、氦气（He），用于维持工艺环境惰性，防止晶圆氧化，露点需≤-70℃（水分含量≤1ppm）；
• 沉积气：如硅烷（SiH4）、氨气（NH3），用于制备薄膜（如氧化硅、氮化硅），沉积速率需稳定在 10-100nm/min，膜厚均匀性≤3%。

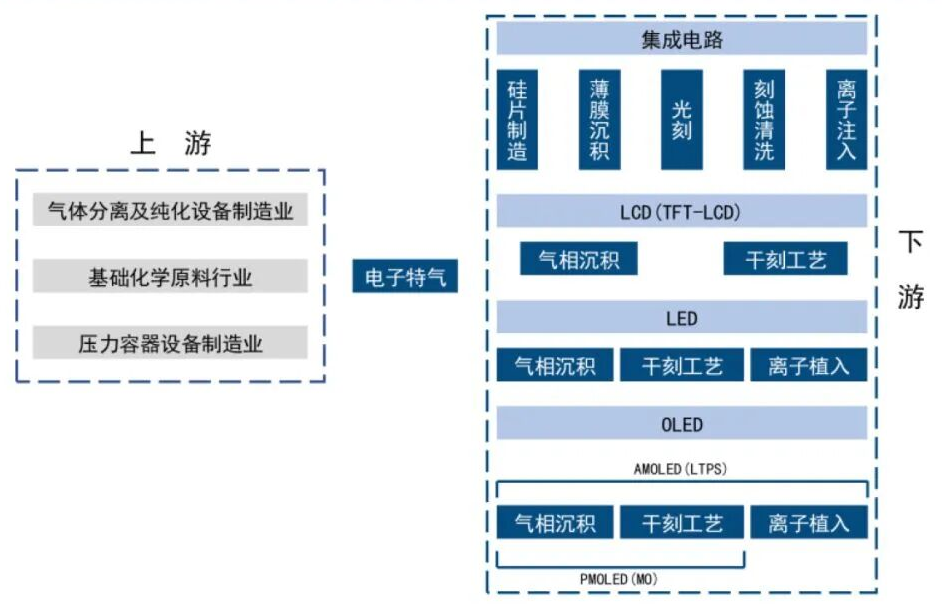

2.产业链上下游：

3. 市场格局与国产化突破

全球市场：欧美日企业主导，美国空气化工（25%）、林德集团（23%）、日本太阳日酸（18%）、法国液化空气（15%）合计占据 81% 份额，高端刻蚀气（如六氟丁二烯）和掺杂气（如砷化氢）的市场集中度超 90%；

中国市场：2025年国产化率约 15%，呈现 “低端自主、高端突破” 态势：

六氟化钨（WF6）：中船特气年产能达 2230 吨，占全球总产能 70%，6N 级产品通过台积电、三星 3nm 制程认证，2025 年斩获 1.19 亿元大额订单，国内市占率超 50%；昊华科技年产能 600 吨，国内市占率第二，产品适配中芯国际 14nm 制程；

氟化氢（HF）：华特气体高端电子级氟化氢通过中芯国际、长江存储验证，国产化率提升至 35%，打破日本关东化学垄断；金宏气体电子级氟化氢产能达 5000 吨 / 年，供应华虹半导体、华润微；

六氟丁二烯（C4F6）：雅克科技实现量产，通过中芯国际 7nm 制程验证，国内市占率达 20%，打破美国 3M 公司垄断；

掺杂气：南大光电磷化氢、砷化氢产品通过中芯国际验证，纯度达 9N，国内市占率约 15%，替代进口产品。

近年来，国内电子特气本土替代进程加快。

以华特气体、金宏气体、雅克科技、中船特气、昊华科技、和远气体和南大光电为代表的企业在不同种类的细分气体领域皆有突破。

例如，华特气体是国内唯一通过ASML（荷兰光K机巨头）和GIGAPHOTON（日本激光设备供应商）双重认证的企业，光刻气产品如KrF、ArF光刻胶配套气体直接进入14nm、7nm先进制程供应链，部分氟碳类产品已应用于5nm制程，打破国外垄断；

南大光电实现9N级（99.9999999%）高纯磷烷（PH₃）、砷烷（AsH₃）量产，纯度达国际先进水平，替代日本昭和电工、德国默克等进口产品；

中船特气含氟电子特气如三氟化氮、六氟化钨产能在全球前列；金宏气体超纯氨（NH₃）产能达10万吨/年，国内市占率超50%。

（五）湿电子化学品：晶圆的 “清洁试剂”

湿电子化学品，也称超净高纯试剂或工艺化学品，是指主体成分纯度大于99.99%，杂质离子和微粒数符合严格要求的化学试剂。

1. 科普原理：芯片制造的 “超级清洁剂”

湿电子化学品是用于晶圆清洗、蚀刻、显影等工艺的高纯度化学试剂，核心作用是去除晶圆表面的杂质（金属离子、颗粒、有机物），确保电路图案的精准形成，其性能直接影响芯片良率：

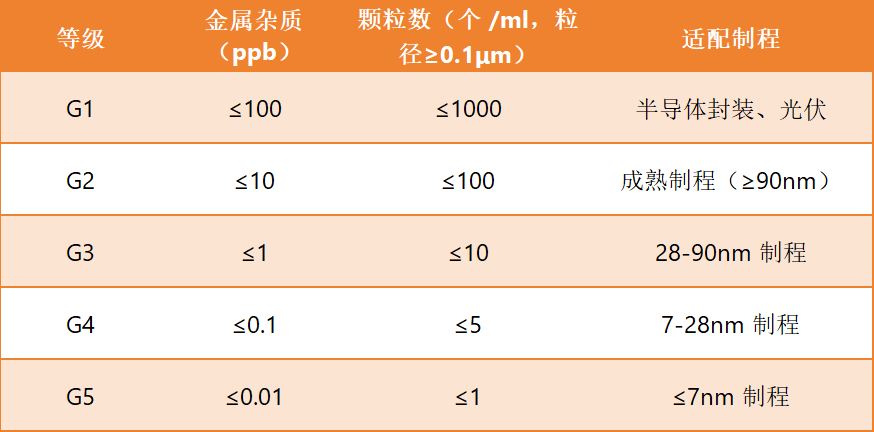

分类标准：按纯度分为 G1-G5 等级，G3 及以上适配半导体制造，等级越高，纯度要求越严格：

核心产品：

• 清洗剂：如硫酸过氧化氢混合液（SPM）、氨水过氧化氢混合液（APM），用于去除晶圆表面的有机物和颗粒；
• 蚀刻液：如氢氟酸、磷酸，用于蚀刻二氧化硅、氮化硅等材料，蚀刻速率需控制在 10-100nm/min，选择性≥20:1；
• 显影液：如四甲基氢氧化铵（TMAH），用于光刻后的图案显影，浓度误差需≤0.1%。

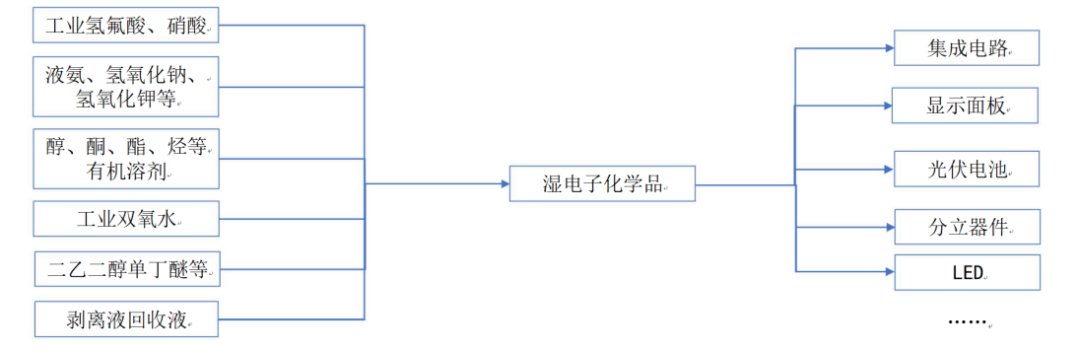

2. 湿电子化学品产业链：

3. 市场格局与国产化进展

全球市场：欧美日企业主导高端市场，德国巴斯夫（22%）、美国杜邦（18%）、日本关东化学（15%）、三菱化学（12%）合计占据 67% 份额，G5 级湿电子化学品市场集中度超 85%，技术壁垒体现在杂质去除（金属杂质≤0.01ppb）和颗粒控制（≤1 个 /ml）；

中国市场：

国内厂商中，江化微的湿电子化学品已成功导入多家12英寸半导体晶圆厂；晶瑞电材的双氧水、硫酸达SEMI G5标准（金属杂质<0.1ppb），已供应国内部分晶圆大厂。主要厂商还包括上海新阳、兴福电子、格林达、巨化股份、光华科技、新宙邦、兴发集团、多氟多、安集科技、雅克科技、飞凯材料、中巨芯、华融化学、多氟多、光华科技和天承科技等。

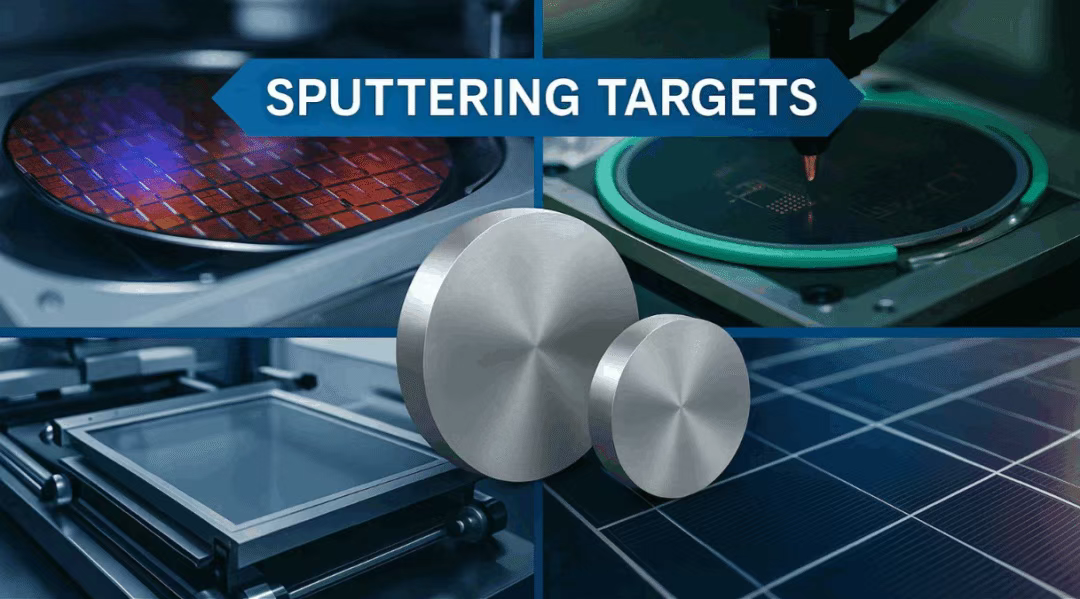

（六）溅射靶材：芯片的 “导电骨架”

溅射靶材的制造过程包括金属提纯、靶材制造、溅射镀膜和终端应用等环节。超高纯金属是电子材料的重要组成部分。超高纯溅射靶材主要用于晶圆制造环节，其为通过磁控溅射、多弧离子镀或其他类型的镀膜系，在适当工艺条件下溅射在基板上形成各种功能薄膜的溅射源。

1. 科普原理：晶圆表面的 “原子沉积师”

溅射靶材是由高纯度金属或合金制成的块状材料，通过溅射工艺（物理气相沉积 PVD 的一种）在晶圆表面形成导电层、绝缘层或阻挡层，相当于给芯片 “搭建电路骨架”：

溅射原理：在真空环境中，高能粒子（如氩离子）轰击靶材表面，使靶材原子脱离晶格束缚，沉积在晶圆表面形成薄膜，薄膜厚度控制在 10-1000nm，均匀性误差≤3%；

核心要求：高端靶材需满足 “三高” 标准 —— 高致密度（≥99.9%）、细晶粒（≤10μm）、低杂质（≤10ppm），否则会导致薄膜的电阻率波动、附着力下降，影响芯片性能；

主要类型：

• 导电靶材：铜靶、铝靶、金靶，用于制备芯片的导电层（如互连线）；
• 阻挡层靶材：钛靶、钽靶、钨靶，用于防止导电层金属扩散到衬底，5nm 制程需使用钽钨合金靶；
• 绝缘靶材：氧化硅靶、氮化硅靶，用于制备芯片的绝缘层。

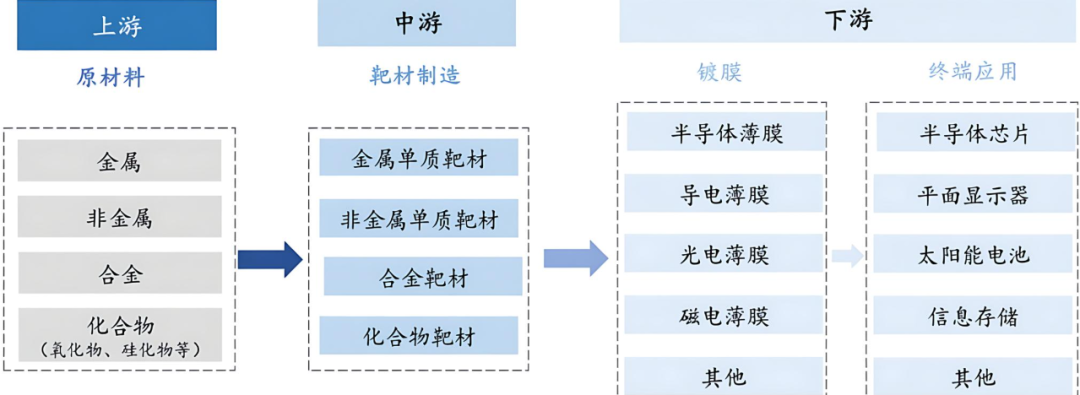

2.产业链位置：

3. 市场格局与国产化进展

全球市场：美国、日本企业垄断高端市场，日本日矿金属（28%）、美国霍尼韦尔（22%）、东曹（15%）、普莱克斯（12%）合计占据 77% 份额，5nm 制程所需的钽靶、钛靶市场被日矿金属和霍尼韦尔完全垄断；

中国市场：

整体国产化率 30%，中低端靶材（铜靶、铝靶）已实现自主供应，国产化率超 60%，主要应用于 28nm 及以上成熟制程；

高端靶材（钛靶、钽靶、钨靶）国产化率不足 5%，5nm 制程靶材完全依赖进口；

核心企业：江丰电子（国内市占率 25%）突破钽靶技术，通过台积电 7nm 制程验证，2025 年营收同比增长 45%，钽靶产能达 500 吨 / 年；有研新材（18%）铜靶供应中芯国际、华虹半导体，良率达 98%；欧莱新材（12%）铝靶国产化率居首，占国内市场份额 35%；阿石创（10%）氧化硅靶进入京东方、TCL 供应链。

（七）CMP抛光材料：晶圆的 “原子级打磨工具”

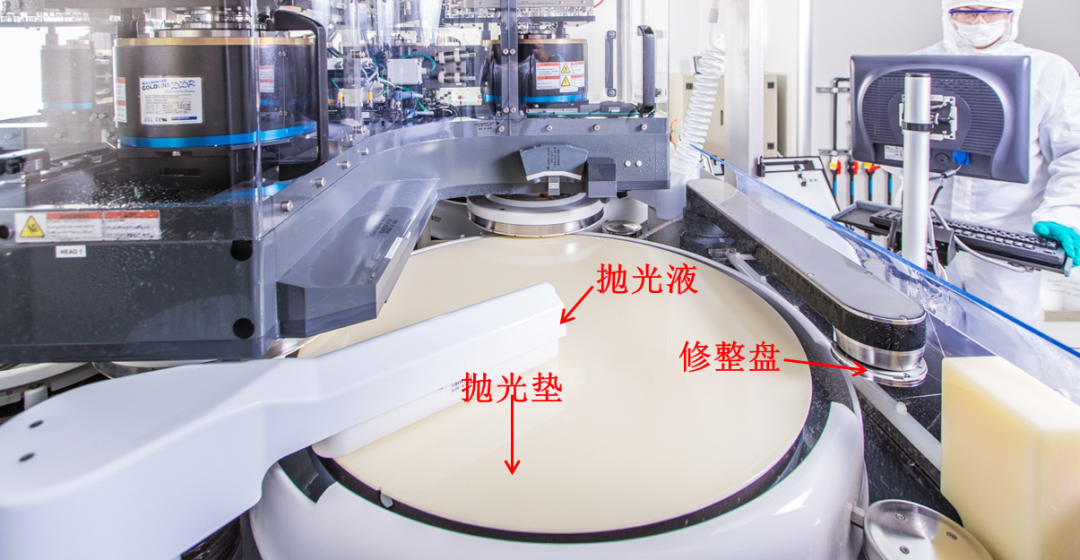

CMP（化学机械抛光）是半导体制造中实现晶圆表面全局平坦化的关键工艺。CMP工艺中的主要耗材包括抛光液、抛光垫、清洗剂和调节器等。其中，抛光液与抛光垫是CMP工艺核心耗材，占据CMP耗材细分市场的80%以上。

1. 科普原理：晶圆平坦化的 “双重作用”

CMP（化学机械抛光）材料由抛光液和抛光垫组成，核心作用是通过化学腐蚀与机械研磨的协同作用，实现晶圆表面的原子级平坦化，为后续光刻工艺提供平整的基板：

抛光液：相当于 “化学腐蚀剂”，由磨料（如二氧化硅、氧化铝，粒径 5-50nm）、氧化剂（如过氧化氢）、络合剂（如氨基羧酸）、抑制剂（如唑类化合物）组成，核心功能是选择性溶解晶圆表面的凸起部分，磨料的粒径均匀性误差≤10%；

抛光垫：相当于 “机械研磨工具”，由聚氨酯或无纺布制成，具有多孔结构（孔隙率 30-50%），核心功能是传递磨料和抛光液，去除晶圆表面的腐蚀产物，表面粗糙度需控制在 1-5μm；

抛光原理：抛光液中的氧化剂氧化晶圆表面形成氧化膜，磨料通过抛光垫的机械作用去除氧化膜，络合剂与金属离子结合防止再沉积，三者协同实现平坦化，12 英寸晶圆经 CMP 处理后，表面粗糙度需≤0.05nm，相当于原子直径的 1/20。

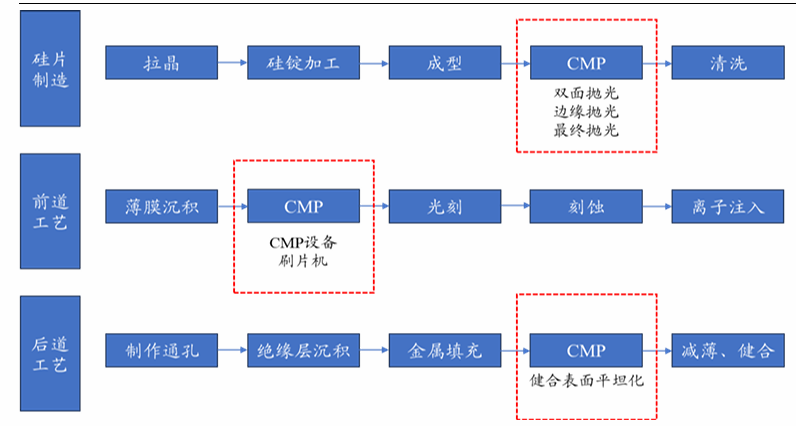

2. CMP在芯片制造工艺中的位置：

3. 市场格局与国产化进展

全球市场：美国、日本企业垄断，抛光液市场：美国 Cabot（35%）、陶氏化学（28%）、日本 Fujimi（15%）合计占据 78% 份额；抛光垫市场：美国陶氏化学（65%）、日本东丽（18%）合计占据 83% 份额，技术壁垒体现在抛光液的配方（选择性比≥30:1）和抛光垫的多孔结构控制（孔径均匀性≤15%）；

中国市场：

抛光液：国产化率 30%，安集科技（国内市占率 25%）产品适配 14nm 制程，铜布线抛光液国内市占率超 30%，2025 年营收同比增长 32%；鼎龙股份率先打破海外垄断，国内市场份额约20%；博来纳润（10%）硅片抛光液供应沪硅产业、立昂微；

抛光垫：国产化率仅 20%，鼎龙股份产品进入中芯国际验证阶段，适配 28nm 制程，良率达 92%；上海创航（8%）抛光垫供应华虹半导体，主要应用于成熟制程；

先进制程：14nm 及以下制程的抛光液国产化率约 15%，抛光垫不足 5%，3nm 制程完全依赖进口。

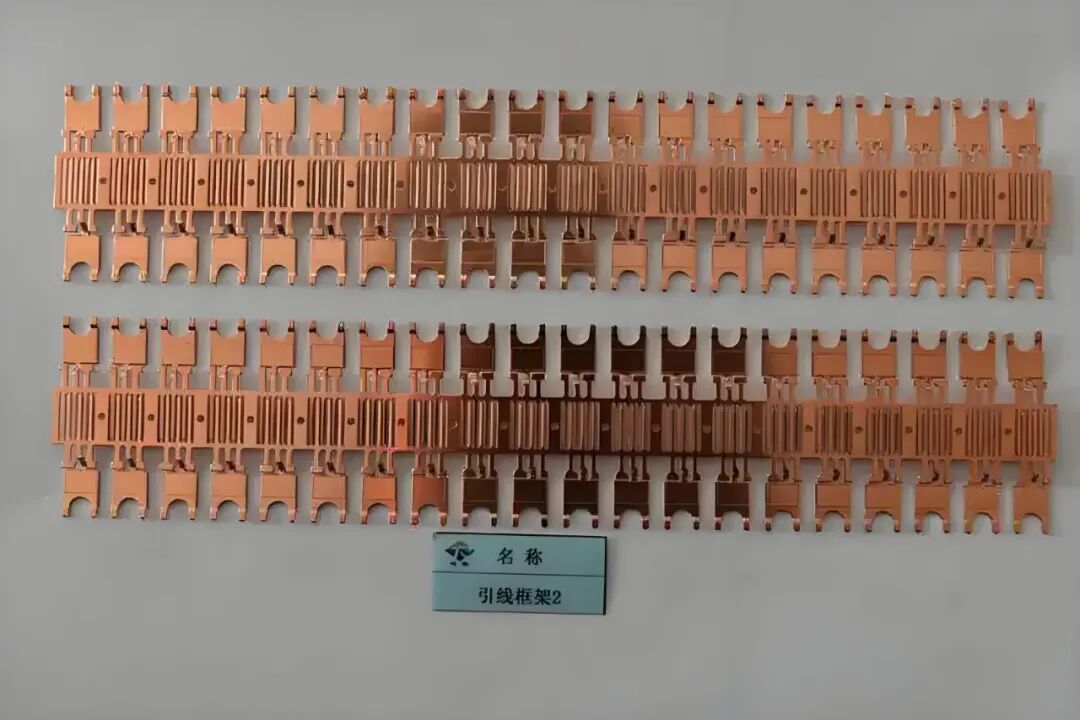

（八）引线框架：传统封装的 “金属骨架”

引线框架是半导体封装的专用材料之一，主要用来作为集成电路芯片的载体，并借助键合丝使得芯片内部电路引出端（键合点）与外引线实现电气连接，是形成电器回路的关键结构件。

引线框架主要由两部分组成：芯片焊盘（die paddle）和引脚（lead finger），其中芯片焊盘在封装过程中提供机械支撑，引脚则作为芯片连接到封装外的电学通路。

1. 科普原理：芯片的 “支撑与连接桥梁”

引线框架是铜合金或铁镍合金制成的金属框架，核心作用是为芯片提供物理支撑、实现芯片与外部电路的电连接，相当于传统封装的 “金属骨架”：

核心功能：

• 机械支撑：固定芯片位置，防止芯片在封装过程中变形或损坏；
• 电连接：通过键合丝将芯片的焊盘与引线框架的引脚连接，传递电信号和热量；
• 热传导：将芯片工作时产生的热量传导至外部散热结构，热导率需≥200W/m・K；

制造流程：采用冲压或蚀刻工艺制备，流程为：金属带材→清洗→光刻→蚀刻 / 冲压→电镀（镀银、镀金）→整形→检测，蚀刻工艺的引脚间距精度≤1μm，冲压工艺≤3μm；

主要材质：铜合金（C194、C7025）占比 80% 以上，具有高导电率（≥45% IACS）、高热导率和良好的可加工性；铁镍合金（42 合金）占比 15%，适用于高精度、低膨胀系数要求的场景。

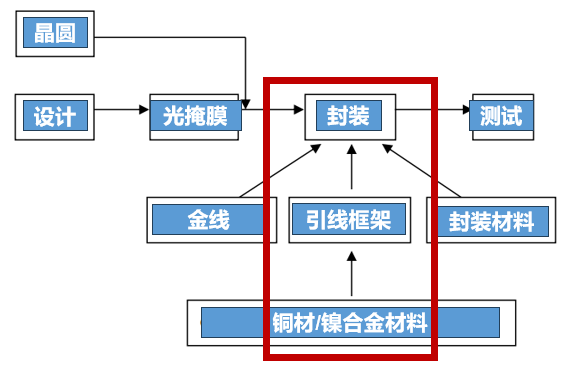

2.引线框架的产业链：

3. 市场格局与国产化进展

全球市场：日本、中国台湾企业主导，日本住友集团（23%）、三井化学（18%）、中国台湾日月光（15%）、京元电子（12%）合计占据 68% 份额，高端引线框架（引脚间距≤50μm）市场被住友集团和三井化学垄断；

中国市场：

国产化率约 40%，以中低端产品为主（引脚间距≥80μm），适配 28nm 及以上成熟制程，主要应用于消费电子、物联网芯片；

高端产品（引脚间距≤50μm）国产化率不足 10%，依赖进口；

核心企业：康强电子（国内市占率 28%）是国内龙头，通过山子高科控股实现 HBM 封装材料自主供应，成本较外购降低 30% 以上，铜合金引线框架产能达 500 亿只 / 年；博维合金（15%）铁镍合金引线框架供应长电科技、通富微电；华晶科技（12%）高端引线框架进入汽车芯片厂商验证阶段。

（九）封装基板：先进封装的 “神经中枢”

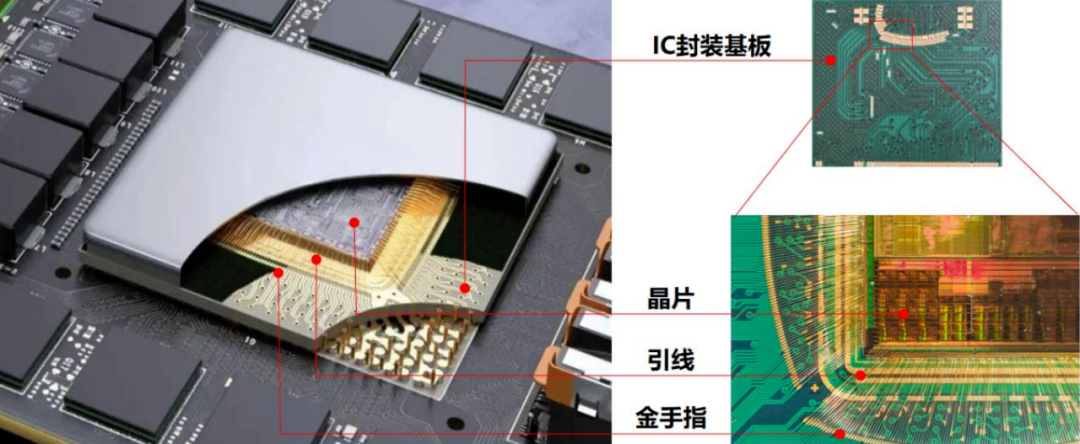

封装基板是连接半导体芯片（Die）与印刷电路板（PCB）之间的关键部件，提供电气连接、电源/信号分配、热量管理及机械支撑功能。

1. 科普原理：芯片集成的 “高密度电路板”

封装基板是承载芯片的高精度多层电路板，核心作用是实现芯片与印刷电路板（PCB）的电连接、信号传输和散热，相当于先进封装的 “神经中枢”，其布线密度直接决定芯片的集成度：

核心分类：

• BT基板（双马来酰亚胺三嗪基板）：适用于传统封装和中低端先进封装（如 FC-BGA），介电常数 2.8-3.2，热导率≥0.8W/m・K，引脚数≤1000 个；
• ABF基板（异向性导电膜基板）：适用于高端先进封装（如 Chiplet、HBM、CPU/GPU 封装），介电常数 2.6-2.8，热导率≥1.0W/m・K，引脚数≥2000 个，3nm 制程芯片需使用 ABF 基板；

制造流程：采用积层法（Build-up）制造，流程为：芯板制备→钻孔→镀铜→贴膜→曝光→显影→蚀刻→叠层→压合→成型，ABF 基板的布线层数可达 12 层以上，线宽线距（L/S）≤10μm/10μm。

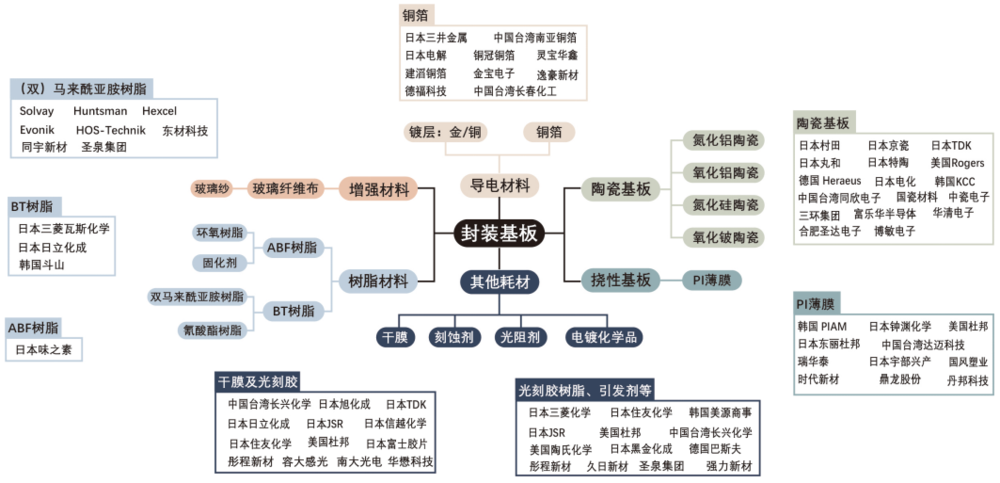

2.封装基板产业链：

3. 市场格局与国产化进展

全球市场：中国台湾、日本企业垄断，中国台湾欣兴电子（28%）、揖斐电（22%）、三星电机（18%）、日本住友电木（15%）合计占据 83% 份额，ABF 基板市场集中度更高（前四大厂商市占率 95%），技术壁垒体现在布线密度（L/S≤5μm/5μm）和介电性能（介电损耗≤0.005）；

中国市场：

整体国产化率不足 20%，BT 基板国产化率约 30%，ABF 基板几乎依赖进口；

核心企业：深南电路（国内市占率 18%）是国内唯一实现 ABF 基板量产的企业，2026 年规划产能达 100 万片 / 年，适配 14nm 制程 CPU/GPU，通过华为海思验证；兴森科技（12%）BT 基板供应长电科技、华天科技，产能达 200 万片 / 年；景旺电子（10%）ABF 基板进入中芯国际测试阶段，预计 2027 年实现量产；

（十）环氧塑封料：芯片的 “防护铠甲”

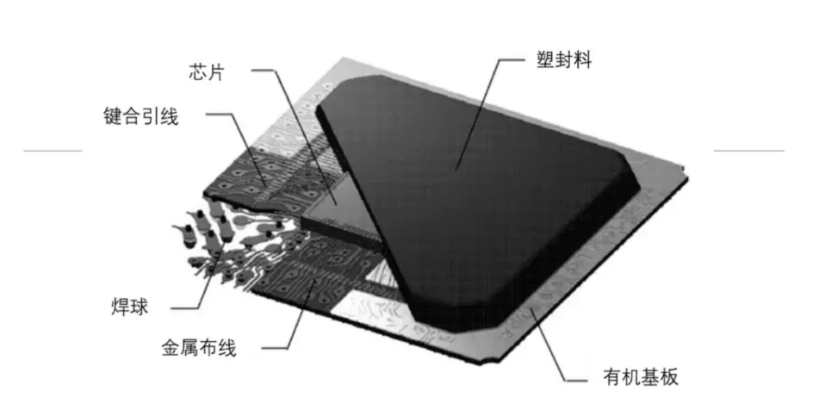

环氧塑封料（Epoxy Molding Compound, EMC）是用于半导体封装的一种热固性化学材料，由环氧树脂为基体树脂，以高性能酚醛树脂作为固化剂，添加硅微粉等填料，并加入多种助剂混合而成的粉状模塑料。

1. 科普原理：芯片的 “密封保护壳”

环氧塑封料（EMC）是由环氧树脂、固化剂、填料、脱模剂等组成的热固性复合材料，核心作用是密封芯片和键合丝，隔绝外界的湿气、灰尘和机械冲击，相当于芯片的 “防护铠甲”：

核心功能：

• 机械保护：防止芯片在运输和使用过程中受到振动、冲击损坏；
• 环境隔离：吸水率≤0.2%（25℃，24h），防止湿气侵入导致芯片腐蚀；
• 热传导：将芯片热量传导至外部，高导热产品的热导率≥20W/m・K；
• 电气绝缘：介电强度≥15kV/mm，防止电路短路；

成型工艺：主要采用转移成型（Transfer Molding），在 175-185℃、10-20MPa 的条件下成型，固化时间 30-120 秒，成型后的封装体尺寸公差≤±0.1mm。

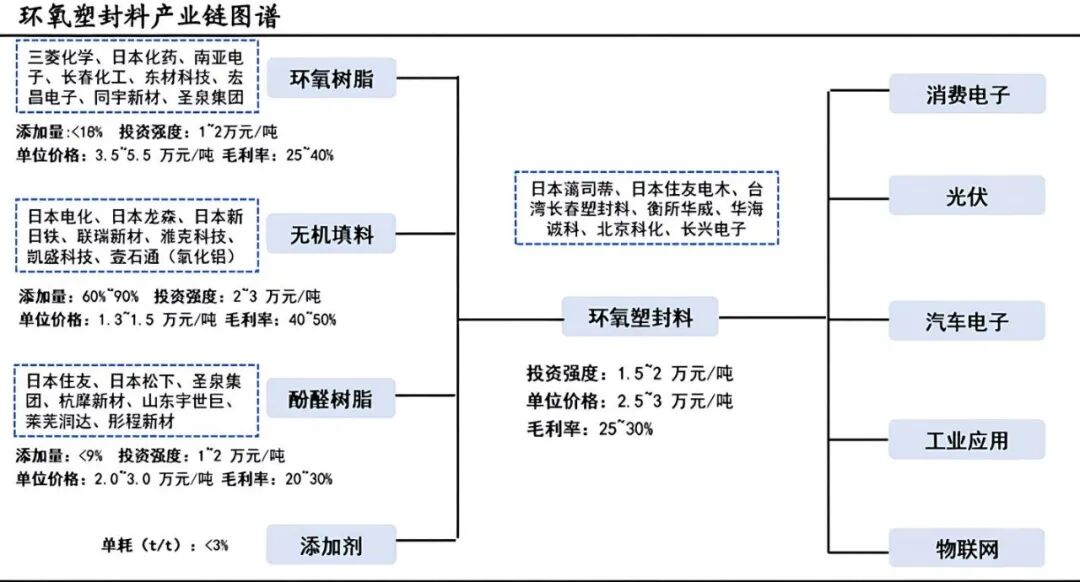

2. 环氧塑封料产业链：

3. 市场格局与国产化进展

全球市场：日本、美国企业主导，日本住友电木（32%）、日东电工（18%）、日立化学（15%）、美国亨斯迈（12%）合计占据 77% 份额，高端环氧塑封料（高导热、低应力、车规级）市场集中度超 90%；

中国市场：

国产化率约30%，以中低端产品为主（普通导热、消费电子级）；

高端产品（高导热≥20W/m・K、车规级、低应力）国产化率不足 10%；

核心企业：华海诚科（国内市占率 22%）是国内龙头，高导热环氧塑封料热导率达 25W/m・K，通过汽车芯片厂商 AEC-Q100 认证，产能达 8000 吨 / 年；江苏澳洋顺昌（15%）普通环氧塑封料供应长电科技、通富微电；宏昌电子（12%）低应力环氧塑封料进入物联网芯片厂商验证阶段。

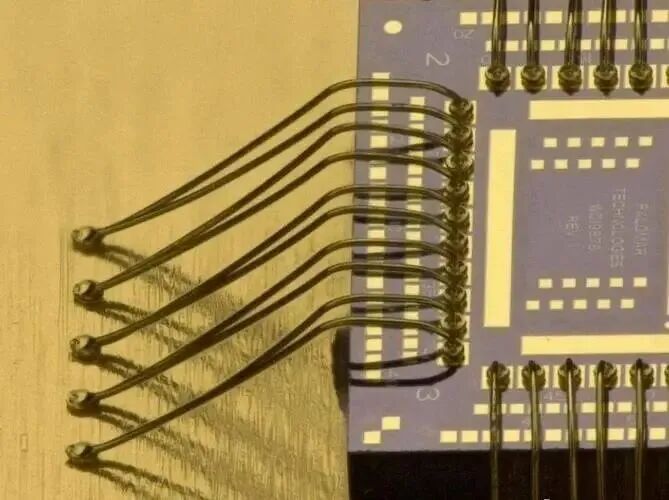

（十一）键合丝：封装的 “微型导线”

键合丝作为半导体封装材料的主要材料之一，具有高导电性、优异的机械强度、良好的热稳定性及抗腐蚀性，能在微小尺度下实现芯片与外部电路的高可靠电学互联，同时满足高频、高密度封装需求。

1. 科普原理：芯片与外部的 “电流桥梁”

键合丝是直径为 10-50μm 的微米级细金属丝，核心作用是连接芯片的焊盘与引线框架或封装基板的引脚，实现电信号和电流的传输，相当于封装环节的 “微型导线”：

核心要求：

• 高纯度：金丝纯度≥99.9999%（6N），铜丝≥99.99%（4N），杂质含量过高会导致电阻增大、可靠性下降；
• 力学性能：延伸率≥20%，抗拉强度≥150MPa，防止键合过程中断裂或变形；
• 焊接性能：与焊盘（铝、金、铜）的焊接强度≥5g，焊点无虚焊、假焊；

主要类型：

• 金丝：占比 60% 以上，具有良好的导电性（电阻率≤2.3μΩ・cm）和抗氧化性，适用于高端芯片（如 CPU、GPU、汽车芯片）；
• 铜丝：占比 30%，成本仅为金丝的 1/5，导电性接近金丝（电阻率≤1.8μΩ・cm），但抗氧化性较差，适用于中低端芯片；
• 铝丝：占比 5%，成本最低，适用于功率半导体、消费电子芯片；
• 银合金丝：新兴品种，导电性（电阻率≤1.6μΩ・cm）和抗氧化性优于铜丝，成本低于金丝，适用于高端消费电子芯片。

2. 键合丝行业价值链：

3. 市场格局与国产化进展

全球市场：日本、美国企业主导，日本田中电子（35%）、美国贺利氏（22%）、日本古河电工（18%）合计占据 75% 份额，金丝市场集中度超 80%，高端金丝（直径≤15μm）被田中电子垄断；

中国市场：

国产化率约 30%，铜丝、铝丝国产化率超60%，金丝国产化率不足10%；

核心企业：康强电子（国内市占率25%）是国内龙头，铜丝产能达 3000 吨 / 年，供应长电科技、通富微电；一诺电子（18%）金丝产品进入汽车芯片厂商验证阶段，纯度达 6N，直径≤15μm；键桥通讯（12%）铝丝国内市占率超 40%，适配功率半导体封装；

替代趋势：铜丝、银合金丝替代金丝的速度加快，2025年国内铜丝、银合金丝的市场占比已提升至45%，预计2030年将达60%。

三、风险提示

技术研发不及预期：高端材料研发存在不确定性，可能导致国产化进程延迟；

国际贸易摩擦加剧：出口管制政策升级可能影响核心原料与设备供应；

行业周期性波动：半导体行业存在 3-5 年的周期性波动，可能导致材料需求阶段性下滑；

产能过剩风险：部分中低端材料领域可能出现产能扩张过快，引发价格竞争。

另外需要说明的是： 涉及技术突破预期，市场规模预测等相关内容是前瞻性分析，存在不确定性，具体以官方公布数据为准。
