今日盘面，半导体集体爆发，兑现了节前强调持仓的观点，午后受港股影响回落，但作为四季度核心主线，跌下来还会是机会！今天再一次，详细、系统性把半导体设备这个硬核行业的里里外外，掰开揉碎讲明白。

重点说清楚：产业链怎么分的？市场有多大？谁在竞争？国产干到哪一步了？还有，现在这行情下，投资机会在哪？

芯片是怎么炼成的？设备是关键！

想象一下芯片制造有多牛？它要把比头发丝还细几万倍的东西雕成精密电路！干这活儿离不开一系列高精尖设备，咱们按芯片制造顺序走一遍：

第一步，先打好地基——硅片制备设备

也就是把沙滩上常见的石英砂（二氧化硅），提炼成纯度99.999999999% (11个9) 的 "电子级"硅棒 (纯度要求有多逆天？相当于10万亿个原子里只能有1个杂质！)。

核心装备涉及单晶炉和切片&抛光机。

单晶炉设备，国内晶盛机电是佼佼者。它是把高纯硅熔了，像"拉拉面"一样拉出超纯净的单晶硅棒，现在主流是 300毫米（12英寸） 大蛋糕那么大的圆棒。温度、转速、拉速稍微有点差池，这块"基石"就废了！

切片&抛光机，它是把硅棒切成0.7毫米厚度的薄片（就像切火腿），然后抛光到 原子级平整！要求多高？好比把北京到上海这么远的路弄平，高度误差不能超过1厘米！

这一块的市场多大？ 硅片是芯片原料成本的大头，占30%！预计2025年全球硅片市场能到 125亿美元。

国产咋样？ 大尺寸（比如12英寸）硅片设备 国产化率不到10%。高端市场被日本信越化学 和胜高（SUMCO） 这些巨头掌控。不过，好消息是沪硅产业 等国内硅片厂已经量产，啃下了全球市场20%的份额，正努力破局！

硅片制备为什么这么难呢？ 主要是芯片越小（比如14nm以下），硅片要求越变态：缺陷少、电阻均匀（1%以内），技术壁垒极高！但国家战略要自主可控，未来空间巨大！

第二步：造纳米之城，也就是前道工艺设备 (芯片制造核心)

这一步最贵、最难、最核心！占设备总投资的80-90%！相当于在一块抛光的硅片上，用原子级的精度建一座复杂无比的纳米城市！需要把光刻、刻蚀、薄膜沉积、离子注入等工序重复几十甚至上百次！

核心设备首先是光刻机，它像超精密的纳米投影仪，把设计好的电路图"曝光"到涂着感光胶（光刻胶）的硅片上。最顶尖的叫 EUV光刻机（极紫外光刻机），一台卖十多个亿！能刻出5nm级别的线宽（头发丝直径的万分之一！）。

光刻机领域，荷兰阿斯麦（ASML）是老大！全球市占率超82%，几乎垄断了最先进的EUV光刻机。

也是我们国产卡脖子最严重的领域！国产化率不到1%！ 不过上海微电子 已经做出28nm的浸没式光刻机了，EUV（极紫外）还在攻坚。差距最大、机会最大！

其次到了刻蚀机，光刻机"画"好图，这一步骤相当于用"分子雕刻刀"将光刻后的图案精确雕刻在晶圆上。刻蚀设备分为干法刻蚀和湿法刻蚀，其中干法刻蚀占据90%的市场份额。

刻蚀机领域，泛林半导体、东京电子、应用材料是国际巨头。国内技术也有所突破！ 中微公司的等离子体刻蚀机（CCP/EICP） 打进了台积电的5nm生产线！北方华创 的ICP也很强。国产化率在20-30%，正快速追赶。

接着是薄膜沉积设备，在硅片表面一层层铺不同材料的薄膜（每层厚度纳米级别）。芯片越先进（比如3nm），薄膜层数暴增（比90nm时代多了150层）。

薄膜沉积技术分三类： PVD（物理气相沉积）： 北方华创有突破！CVD（化学气相沉积）： 拓荆科技的PECVD设备领先，占长江存储同类设备的70% 份额！ALD（原子层沉积）： 最尖端，难度最大。

这一领域，目前被美国应用材料、日本东京电子 等垄断。整体国产化率6%-20%（CVD/ALD低，PVD稍好）。拓荆、北方华创是排头兵，正发力高端。

还有其它重要前道设备：

离子注入机： 给硅掺杂质，改变电特性。国产化率 <5%，凯世通（万业企业子公司）在努力。

CMP（化学机械研磨）设备： 把表面磨得超级平（原子级）。华海清科是国内唯一能做12英寸CMP的，国内市占率达90%+！全球对手是应用材料、日本荏原。国产化率23-40%。

清洗设备： 芯片怕脏！要清除小到10纳米 的污渍（相当于足球场上找个芝麻粒！）。盛美上海、至纯科技是代表。国产化率30-50%。

第三步：装修包装——后道封测设备

芯片造好了，还不能直接用（想象高楼建好了要内部精装，再分割卖）。这步占设备总投资约10%。

首先是晶圆测试设备 (CP测试)， 用探针扎晶圆上的每个小芯片，通电测试，坏的点打标记（喷个墨点）。良率直接关系到成本（先进工艺良率约60-80%）。

核心装备涉及测试机、分选机和探针台。 其中测试机技术门槛最高！国产化率中低端还行（华峰测控、长川科技），但高端数字SoC测试机不足5%，存储测试机约8%。国际市场被爱德万、泰瑞达两巨头垄断（占90%）。

其次是切割&封装设备，就像切蛋糕（用金刚石刀或激光把晶圆分割成一个个小芯片），然后包装（贴片、焊接引脚、加盖保护壳）。长电科技、通富微电、华天科技等中国封测厂全球一流！

核心装备涉及切割机、封装设备。

切割机，老大是日本迪思科（Disco），占全球70%！ 光力科技国内在做，还在追赶。

封装设备（固晶机、键合机等）： 国内封测厂技术已突破，但高端封装设备还得大量进口！

最后是最终测试设备 (FT测试)，单个芯片的最后"体检"，模拟真实使用中的高温、高压等环境，把有问题的踢出去。

2025年全球测试设备市场预计 138亿美元！SOC测试机占 48亿，存储测试机占24亿。对可靠性要求极高的车规芯片、AI芯片爆发，拉动这块需求！

这一领域，国产有所突破， 精智达光检测做到7nm；华峰测控擅长模拟/功率芯片测试。

半导体设备的竞争格局与国产化进程

半导体设备的江湖，分设备看，山头林立：

光刻机：绝对王者只有一个！阿斯麦（ASML）独享全球82%份额。

刻蚀机： 三分天下—— 应用材料、东京电子、泛林半导体。国内双雄崛起：中微公司、北方华创！

薄膜：老大应用材料（PVD超强，占85%），ALD是东京电子/阿斯麦的强项。国内拓荆（CVD）、北方华创（PVD）。

清洗：日本主导（迪思科，东京电子），盛美上海强势崛起，全球第四！

CMP：应用材料/日本荏原主导，华海清科国内称霸！

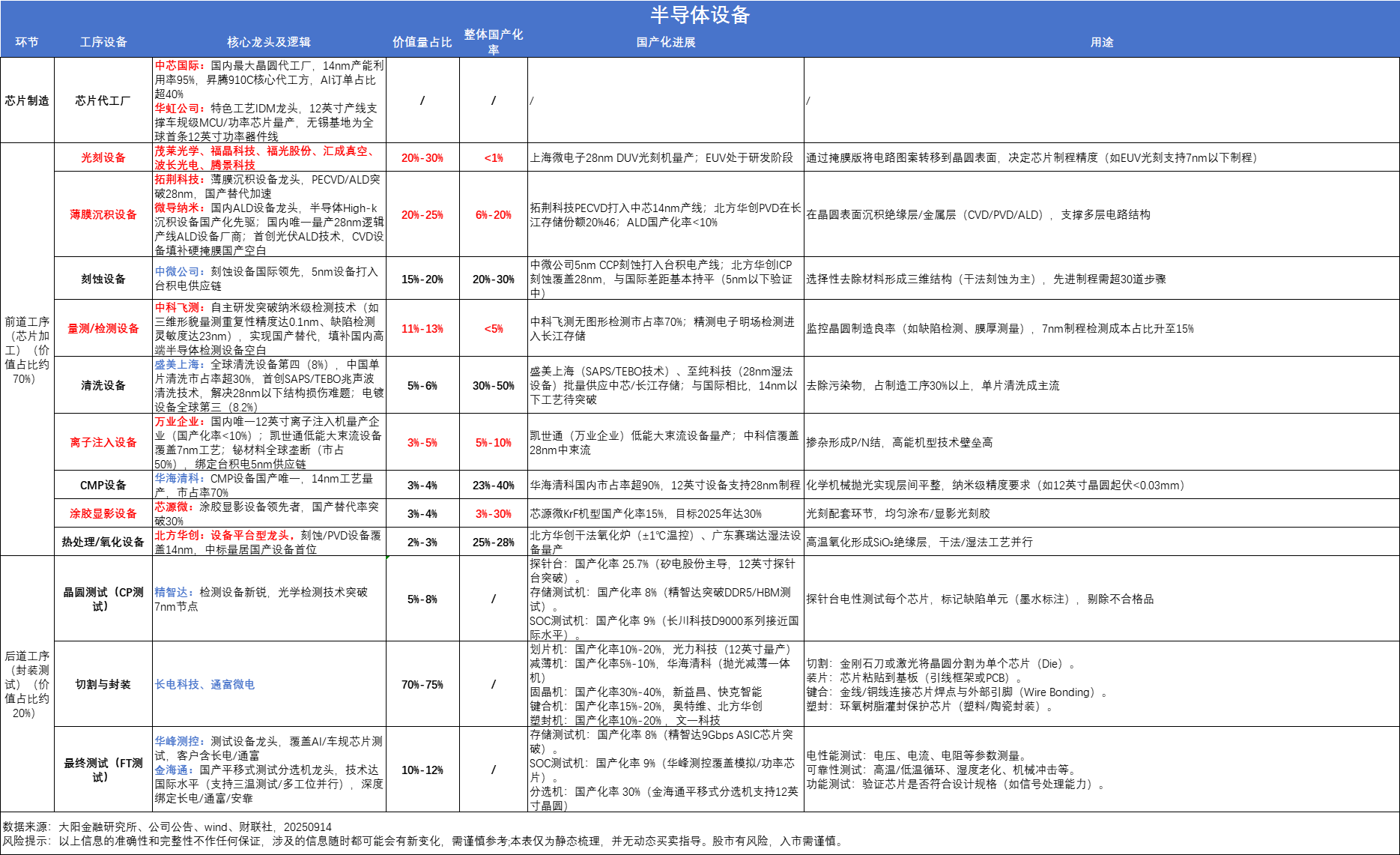

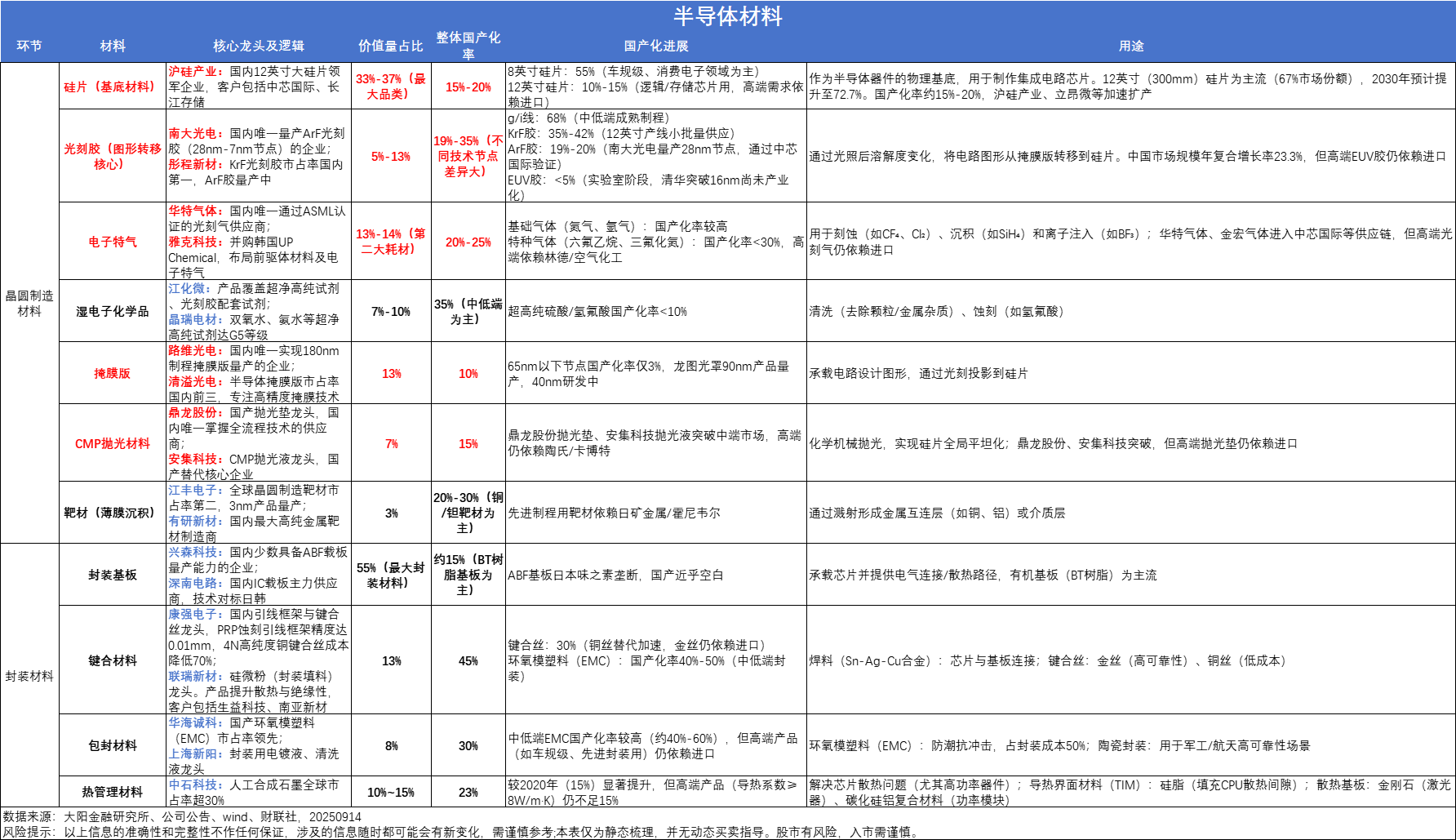

国产替代！中国芯设备走到哪一步了？这里我们直接看核心数据：

清洗设备：30%-50% （盛美、至纯突破显著）

刻蚀设备：20%-30% （中微、北方华创）

CMP设备：23%-40% （华海清科霸主）

薄膜沉积：6%-20% （拓荆、北方华创奋力向前）

量测设备：<5% （中科飞测等攻坚）

离子注入机：<5% （凯世通等追赶）

高端光刻机：<1% （上海微电子攻坚EUV）

高端测试机（SoC/存储）：<5%和 ~8% （长川、华峰、精智达等追赶）

总结一句话：“部分突破，整体追赶”！清洗、刻蚀、CMP冲在最前面，薄膜部分突破，但光刻、量测、离子注入等高端环节仍是硬骨头。差距就是未来的增长空间！

最后，落到投资上，为什么说半导体设备是当下A股值得重点关注的硬科技赛道？有两重动力驱动：

一是，硬科技国产化：国家战略！重中之重！

大国博弈，芯片成焦点，上游设备就是“卡脖子”的核心！实现自主可控是头等大事！

国家意志空前强大，政策红包不断：2024年“科八条”点名支持半导体设备等硬科技！政策绿灯大开，研发扶持、政府采购优先、上市融资便利... 整个产业生态在强力支撑！

二是，市场需求大爆发：下游需求旺盛！

AI算力革命： ChatGPT、Sora这些大模型爆火，对高性能芯片需求激增！AI芯片制造离不开最顶尖的设备：EUV光刻机、高精度刻蚀、先进封装设备... 需求井喷！

新能源车普及： 每辆电动车芯片用量暴增，带动成熟制程（8英寸）设备需求。

中国晶圆厂疯狂扩产： 中芯国际、华虹、长存、长鑫等持续建厂、扩产能，国产设备是采购重点！

预期差在哪？市场空间比你想象的大！

• 很多人觉得国产设备只能在国内晶圆厂用。但事实是，中微刻蚀等已打入台积电！ 技术达标就有全球客户潜力。
• 国产化率数据：不要只看平均水平！比如刻蚀国产化率20-30%，但细分到ICP或CCP可能有不同，龙头公司的份额还在快速提升中。
• 国产设备性价比优势显著！ 同样性能下，价格可能仅为进口设备的60-80%，对晶圆厂压缩成本非常有吸引力。

半导体设备是中国突破芯片封锁、发展硬科技新质生产力的“咽喉要道”！“卖铲人”的生意在 AI算力革命 + 国产化替代浪潮“双核驱动” 下，正处于超级成长期！

重点关注两条线：

稳就关注，国产率已突破、技术壁垒高、有稳定订单的龙头：中微公司、北方华创、拓荆科技、华海清科、盛美上海。它们在既有优势领域持续受益扩产+份额提升。

要猛就关注，高端领域国产化率极低（如光刻、量测、离子注入、高端测试）的关键突破者：上海微电子（核心卡脖子点）、中科飞测（量测国产先锋）、华峰测控/长川科技/精智达（高端测试突围）等。一旦有重大技术进展，市值天花板极高！
